pakyawan MCP-J20 Pressure sensor para sa mga sasakyan
Bahay / produkto / Sitwasyon ng Application / Sensor ng presyon para sa mga sasakyan / MCP-J20 Pressure sensor para sa mga sasakyan
Klasipikasyon

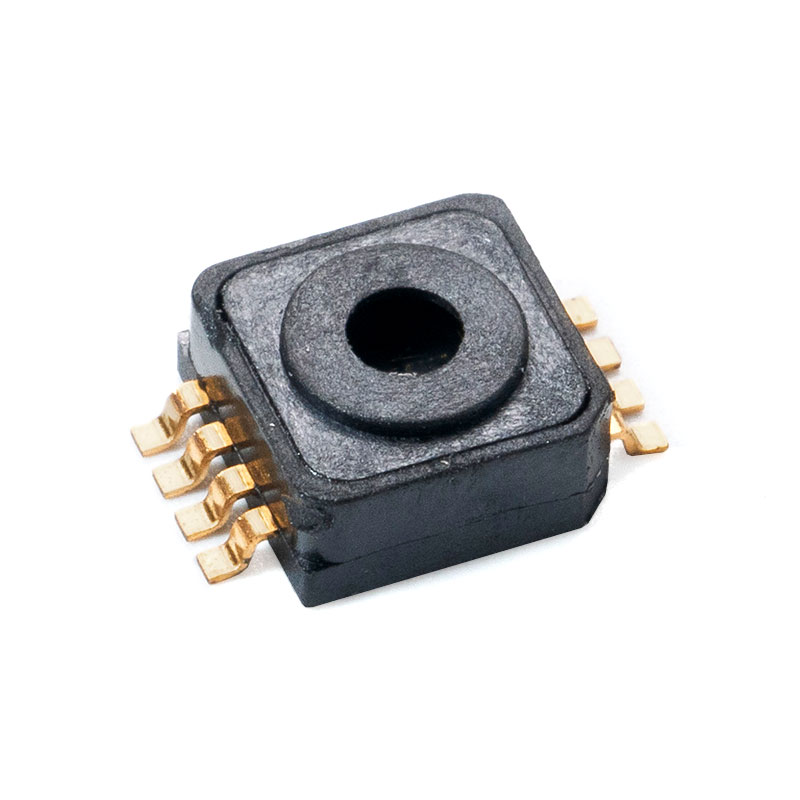

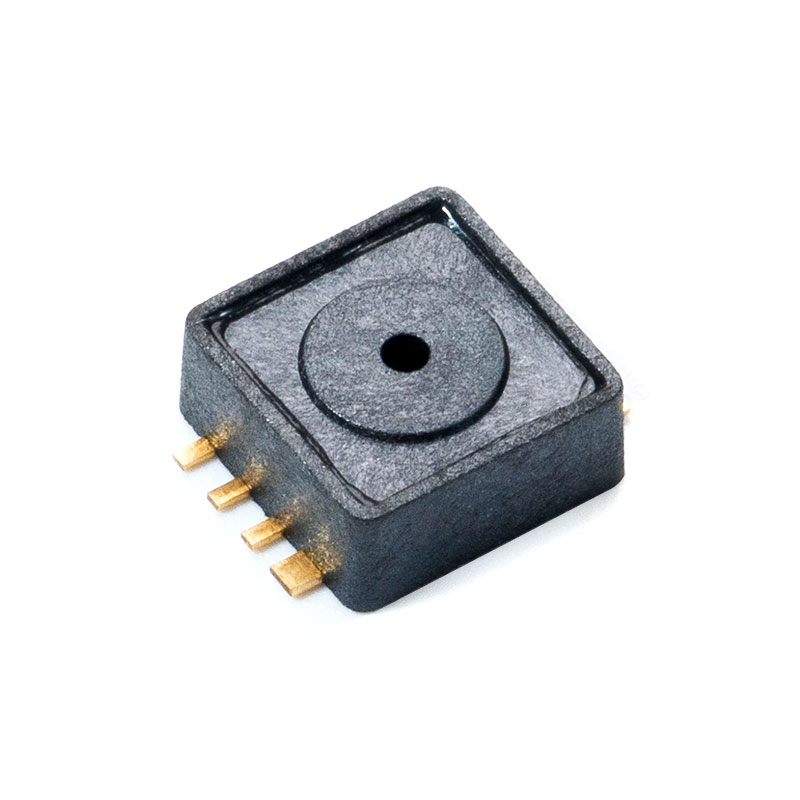

MCP-J20 Pressure sensor para sa mga sasakyan
  • MCP-J20 Pressure sensor para sa mga sasakyan
  • MCP-J20 Pressure sensor para sa mga sasakyan
  • MCP-J20 Pressure sensor para sa mga sasakyan

MCP-J20 Pressure sensor para sa mga sasakyan

Paglalarawan
Ang merkado ng sensor ay naglunsad ng mga naka-calibrate na ganap na mga produkto ng sensor ng presyon. Ang serye ng MCP-J20 ay idinisenyo para sa paghahatid ng presyon sa intake manifold ng mga sasakyan at motorsiklo
Ang produktong ito ay gumagamit ng automotive-grade signal conditioning chips upang i-calibrate at mabayaran ang MEMS core output, at maaaring mag-convert ng mga pressure signal mula 10kPa hanggang 1000kPa sa mga analog na output signal na may nako-customize na hanay ng output (0~5V). Habang tinitiyak ang mahusay na pagiging maaasahan ng produkto, ang dalawang chips ay pinagsama at nakabalot, na lubos na binabawasan ang laki ng packaging. Kasabay nito, ang produktong nakakondisyon ay maaaring magbigay ng karaniwang output sa loob ng hanay ng temperatura at hanay ng katumpakan, na inaalis ang pangangailangan para sa mga customer na i-calibrate ang sensor.

Katangian

Ang maximum na error mula 0 ° C hanggang 85 ° C ay 2.5%
Napaka-angkop para sa mga microprocessor o microcontroller-based system
Napakaliit na ibabaw na naka-mount na packaging
Saklaw ng temperatura: -40 ° C hanggang 125 ° C
Saklaw ng J20 (A) 10kPa~1000kPa opsyonal na J20(B)10kPa~400kPa
Proporsyonal/Ganap na Analog Voltage Output

Mga karaniwang application

Mga application sa sasakyan (manifold pressure measurement)
Kontrol sa industriya
Application ng presyon ng motorsiklo
Hybrid at bagong mga sensor na tinutulungan ng vacuum ng enerhiya
Pagtuklas ng presyon ng gas ng CNG
Pressure gauge

Makipag-ugnayan sa Amin
Nakaraan：MCP-J20A, J20B, J20C Pressure sensor para sa mga sasakyan
Susunod：MCP-J10, MCP-J11, MCP-J12 Pressure sensor para sa mga sasakyan

3.1. Pangkalahatang-ideya

Ang MCP-J20 series pressure sensor ay gumagamit ng MEMS piezoresistive core bilang isang pressure sensitive na elemento, na naglalabas ng raw signal na proporsyonal sa ambient pressure. Ang conditioning chip na may built-in na 16 bit ADC ay nagtutulak sa sensitibong bahagi at nagpapalaki, bumabagay sa temperatura, at nili-linearize ang orihinal na signal upang mag-output ng analog na boltahe na output signal na linearly na nauugnay sa inilapat na presyon.



Paglipat ng function

LABAS=A×P B
pansin:
OUT ay ang analog output boltahe, sinusukat sa volts;
P ay ang halaga ng presyon, ganap na presyon, sa kPa;
Tingnan ang talahanayan sa ibaba para sa A at B.

Figure 3.1 Simulated Output Transfer Function

Modelo ng Sinabi ni Produkto Saklaw (kPa) Saklaw ng Output Voltage (V) Gain at Offset
Po Pr OL OH A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
