MCP-H20 Pressure sensor para sa pang-industriya
  • MCP-H20 Pressure sensor para sa pang-industriya
  • MCP-H20 Pressure sensor para sa pang-industriya
  • MCP-H20 Pressure sensor para sa pang-industriya
  • MCP-H20 Pressure sensor para sa pang-industriya

MCP-H20 Pressure sensor para sa pang-industriya

PAGLALARAWAN

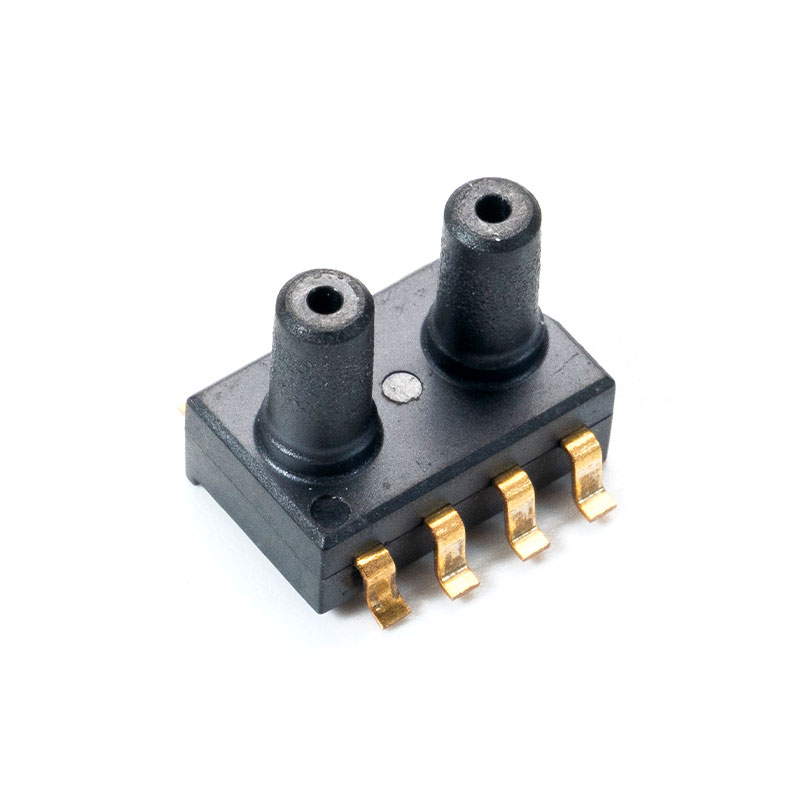

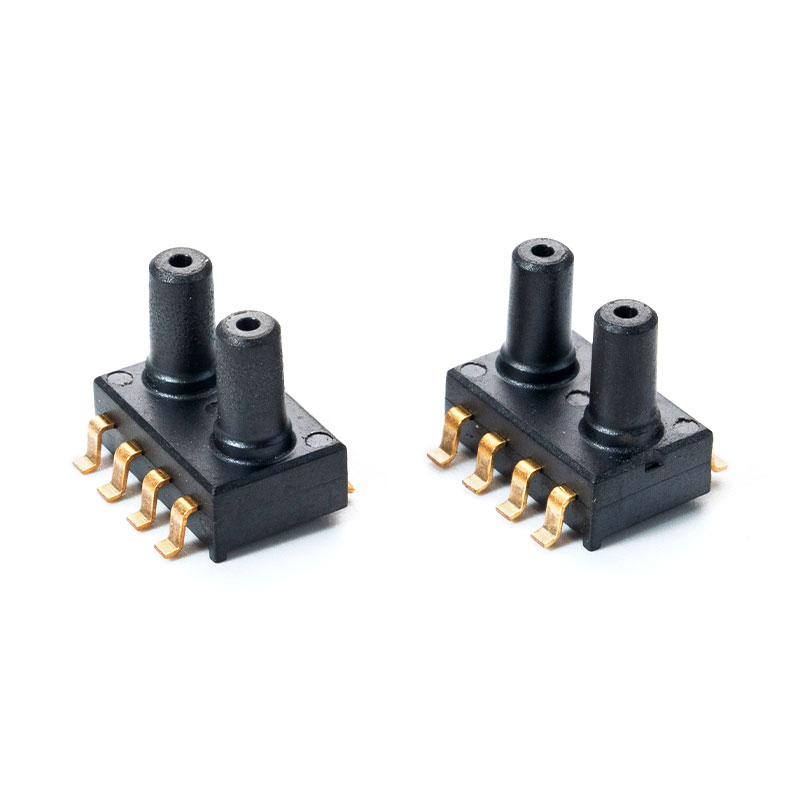

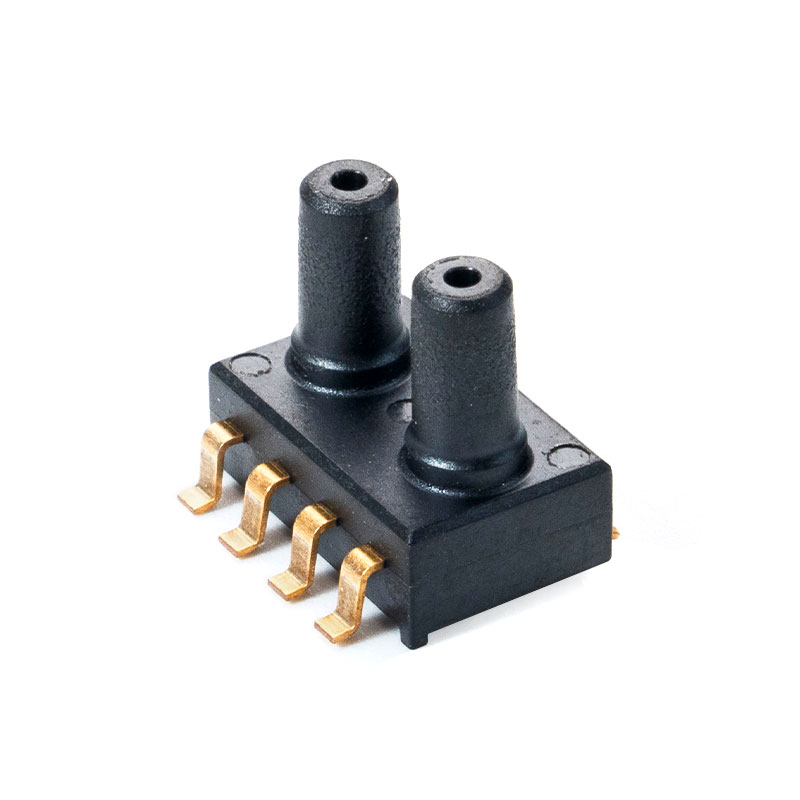

Ang serye ng MCP-H20 ay isang maliit na outline package (SOP) na may mga dual pressure port, na may kasamang silicon piezoresistive pressure sensor na nagsasama ng signal amplification, nonlinearity, at temperature compensation. Gamit ang advanced na teknolohiya ng MEMS, ang MCP-H20 series pressure sensor ay iniakma para sa consumer electronics at mga medikal na aplikasyon. Maaari itong direktang i-mount sa ibabaw at ibenta sa isang PCB board, na naghahatid ng isang tumpak, mataas na amplitude analog na boltahe na output signal na direktang proporsyonal sa inilapat na presyon.

Mga tampok

Boltahe ng power supply: 5.0V (3.3V opsyonal)
Saklaw ng presyon: -100kPa hanggang 0, 200kPa
Kasalukuyang gumagana: <3mA
Analog boltahe na output
Temperatura ng pagpapatakbo: -20 hanggang 85 ℃
Saklaw ng temperatura ng imbakan -40 hanggang 125 ℃

Mga Karaniwang Aplikasyon

Naka-block na Pag-detect ng Filter
Mga Pagsukat sa Altitude at Airspeed
Mga Instrumentong Medikal
Sistema ng Pagpigil sa Sunog
Panel Meter
Mga Kontrol sa Paggalaw ng Hangin/Kapaligiran
Mga Kontrol sa Niyumatik

Pagganap ng istraktura

Pressure-sensitive chip: silikon
Lead wire: gintong wire
Sealing shell: PPS material
Pin: Copper na nilagyan ng ginto
Netong timbang: humigit-kumulang 0.3 gramo

Makipag-ugnayan sa US
PREV：MCP-H21 Pressure sensor para sa pang-industriya
SUSUNOD：MCP5700DP Pressure sensor para sa pang-industriya

Mga de-koryenteng parameter

Katangian Simbolo Min Typ Max Yunit
Vs=5.0V (MCP-H20-A series) V S 4.75 5.0 5.25 VDC
Vs=3.3V (serye ng MCP-H20-B) V S 3 3.3 3.6 VDC
Kasalukuyang gumagana ako o — 3 mA DC
Katumpakan（0 ℃ hanggang 85 ℃） — — — 1.5 %V FSS
Resolusyon ng ADC RES ADC — 24 — bit
Resolusyon ng DAC RES DAC — 12 — bit
Oras ng pagtugon t R — 2.5 — ms
Oras ng warm-up — — 100 — ms
Proteksyon ng ESD — — 2 — kV


Mga parameter ng output

MCP-H20-A series (Power Supply Voltage: 5.0V)

Katangian Simbolo Min Typ Max Yunit
Min pressure offset (0 ℃ hanggang 85 ℃) V off 0.44 0.5 0.56 VDC
Full-scale na output (0 ℃ hanggang 85 ℃) V FSO 4.44 4.5 4.56 VDC
Full-scale span (0 ℃ hanggang 85 ℃) V FSS 3.88 4 4.12 VDC

MCP-H20-B series (Power Supply Voltage: 3.3V)

Katangian Simbolo Min Typ Max Yunit
Min pressure offset (0 ℃ hanggang 85 ℃) V off 0.055 0.1 0.145 VDC
Full-scale na output (0 ℃ hanggang 85 ℃) V FSO 3.055 3.1 3.145 VDC
Full-scale span (0 ℃ hanggang 85 ℃) V FSS 2.91 3 3.09 VDC
