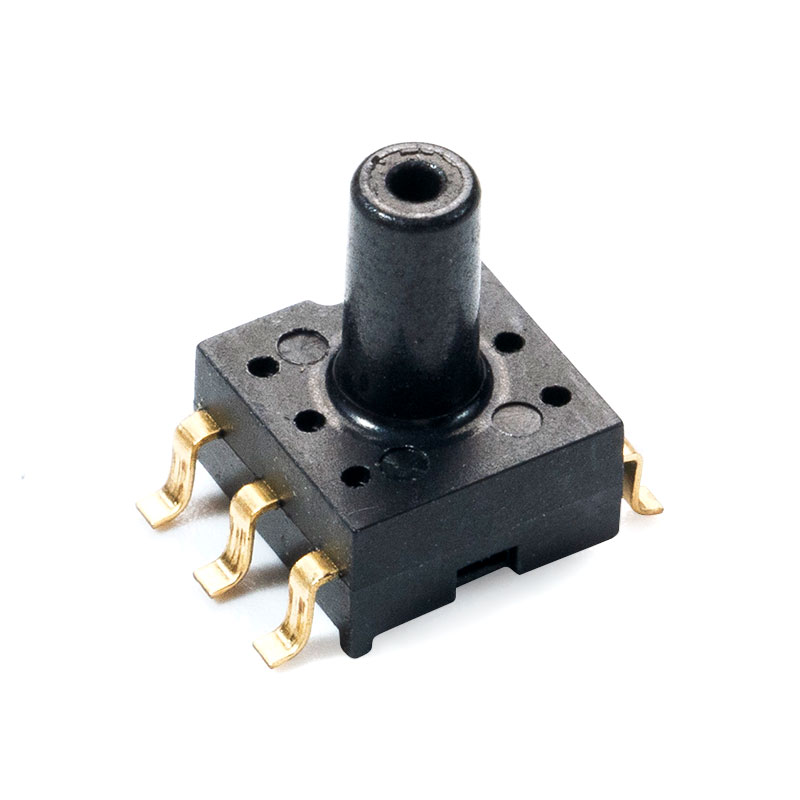

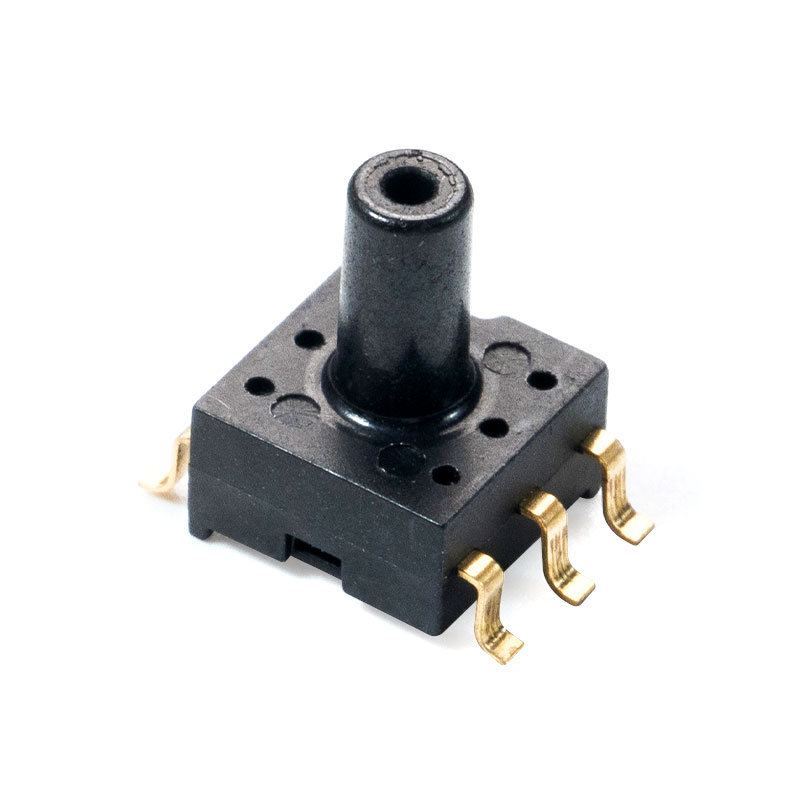

MCP-J10, MCP-J11, MCP-J12 Pressure sensor para sa mga sasakyan

Pangkalahatang-ideya ng Produkto

Ang serye ng MCP-J10 ay isang naka-calibrate na absolute pressure sensor para sa pagsukat ng presyon ng hangin. Gumagamit ang produkto ng automotive-grade signal conditioning chip para i-calibrate at mabayaran ang MEMS output signal, na ginagawang analog output signal (0 hanggang 5V) ang mga pressure signal mula 10kPa hanggang 1500kPa. Habang tinitiyak ang mahusay na pagiging maaasahan ng produkto, ang dalawang chip ay isinama sa pakete, na lubos na nagpapababa sa laki ng pakete. Kasabay nito, ang nakakondisyon na produkto ay nagbibigay ng karaniwang output sa saklaw ng temperatura at katumpakan.

Mga Pangunahing Tampok

2.5% maximum na error sa 0 °C hanggang 85 °C
Tamang-tama para sa microprocessor o microcontroller-based system
Subminiature surface mount package
Saklaw ng temperatura -40°C hanggang 125°C
Ang hanay ng presyon ay opsyonal sa pagitan ng 10kPa at 1500kPa
Proporsyonal/ganap na analog na boltahe na output

Mga aplikasyon

Mga application sa sasakyan (manifold na pagsukat ng presyon)
Kontrol sa industriya
Application ng presyon ng motorsiklo
Hybrid, bagong energy vacuum power sensor
Pagtuklas ng presyon ng gas ng CNG

Pagganap ng istruktura

Pressure-sensitive chip: materyal na silikon
Lead: Gold wire
Package shell: LCP material
Pin: tansong binalutan ng ginto
Net timbang: mga 0.4g

Paglalarawan ng Produkto

Ang serye ng MCP-J11 ay isang naka-calibrate na produkto ng absolute pressure sensor. Ang produktong ito ay gumagamit ng automotive-grade signal conditioning chips upang i-calibrate at mabayaran ang MEMS core output, at maaaring mag-convert ng mga pressure signal mula 10kPa hanggang 1500kPa sa mga digital IIC output signal. Habang tinitiyak ang mahusay na pagiging maaasahan ng produkto, ang dalawang chips ay pinagsama at nakabalot, na lubos na binabawasan ang laki ng packaging. Kasabay nito, ang produktong nakakondisyon ay maaaring magbigay ng karaniwang output sa loob ng hanay ng temperatura at hanay ng katumpakan, na inaalis ang pangangailangan para sa mga customer na i-calibrate ang sensor.

Katangian
Ang maximum na error mula 0 ° C hanggang 85 ° C ay 2.5%
Napaka-angkop para sa mga microprocessor o microcontroller-based system
Ultra maliit na ibabaw mount packaging
Saklaw ng temperatura: -40 ° C hanggang 125 ° C
Saklaw ng 10kPa~1500kPa opsyonal
Digital IIC signal output

Pag-andar ng istraktura
Sensitibo sa presyon ng chip: Silicon material
Lead: Gold wire
Encapsulation shell: LCP material
Pin: Copper na ginto
Netong timbang: humigit-kumulang 0.4 gramo

Ganap na Pinakamataas na Mga Rating(MCP-J10)

Mga Parameter	Simbolo	Saklaw	Yunit
Analog supply boltahe	VDD	-0.3 hanggang 6.0	V
Temperatura ng pagpapatakbo		-40 hanggang 125	℃
Temperatura ng imbakan		-50 hanggang 150	℃
Temperatura ng junction		150	℃
ESD pagkamaramdamin	HBM	4	kV

Tandaan: Ang paglampas sa ganap na maximum na rating ay maaaring magdulot ng permanenteng pinsala, at ang matagal na operasyon sa ganap na pinakamataas na rating sa itaas ay maaaring makaapekto sa pagiging maaasahan ng device.

Katangian ng Elektrisidad（MCP-J10）

Talahanayan 1. Mga Katangian sa Pagpapatakbo (VS = 5.0 Vdc, TA = 25°C maliban kung binanggit)

Mga Parameter	Simbolo	Min	Typ	Max	Yunit
Supply Boltahe	VS	4.75	5	5.25	Vdc
Kasalukuyang Supply	ako _o	—		3	mAdc
Offset (0°C hanggang 85°C) @ VS = 5.0Volt	V _off	0.44	0.5	0.56	Vdc
Buong Scale Output (0°C hanggang 85°C) @ VS = 5.0V	V _FSO	4.44	4.5	4.56	Vdc
Buong Scale Span (0 ℃ hanggang 85 ℃) @ VS=5.0V	V _FSS	3.88	4	4.12	Vdc

Ipagpatuloy ang Talahanayan 1. Mga Katangian ng Operating (VS = 5.0 Vdc, TA = 25°C maliban kung iba ang nabanggit)

Mga Parameter	Simbolo	Min	Typ	Max	Yunit
Katumpakan (0°C hanggang 85°C)	—	—	—	2.5	%V _FSS
Oras ng Pagtugon	tR	—	2.5	—	ms
Oras ng Warm-Up	—	—	100	—	ms
Offset Stability	—	—	0.25	—	%V _FSS

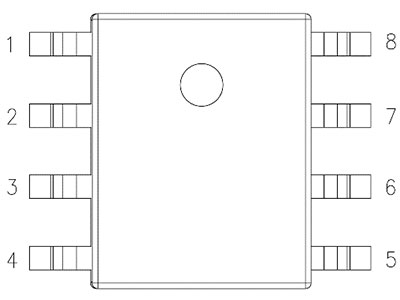

1. Packaging at Kahulugan ng Pin（MCP-J11）

Ilarawan	HINDI.	Pin Definition	Ilarawan
	1	N/C	bakante
	2	LABAS	output	Dapat masuspinde sa hangin
	3	N/C	bakante
	4	GND	saligan
	5	VDD	suplay ng kuryente
	6	N/C	bakante
	7	SCL	Serial na linya ng orasan
	8	SDA	SDA

Talahanayan 1.1 Relasyon ng Kahulugan ng Pin

Tandaan:
1.J10：7&8 # pin ay dapat na masuspinde sa hangin
2.J11：2 # pin ay dapat masuspinde sa hangin

2. Mga Teknikal na Pagtutukoy

2. Mga Teknikal na Pagtutukoy

parameter	tanda	pinakamababang halaga	Mga karaniwang halaga	Pinakamataas na halaga	yyunit	mga tala
pag-reset ng power-on	VDDPOR		2.8		V
Kasalukuyang gumagana	Iavdd		2	3	mA	Working mode
Kasalukuyang gumagana	Iavdd		200		nA	Naka-standby na kasalukuyang
Resoltayoyon ng ADC	RESRAW		24		Bits
Katumpakan ng presyon ng output 1,2	ACC		1%		%FS	0°C ~ 60°C
Katumpakan ng presyon ng output 1,2	ACC		1.5%		%FS	-20°C ~ 70°C
Power on time	TUP		100		ms	adjtayotable
Pagpapanatili ng data ng EEPROM	Tlive	10			taon	@125℃

1. Kasama sa katumpakan ang nonlinearity, temperature hysteresis, at pressure hysteresis;
2. Buong katumpakan ng buhay batay sa 1000 oras ng pagsubok sa HTOL, LTOL, HTSL, THB, at PCT;

2.2.I ² C Mga katangiang elektrikal

Parameter	tanda	pinakamababang halaga	Pinakamataas na halaga	yyunit	mga tala
dalas ng orasan	fBsclB		1	MHz	R=1K
Oras ng oras ng pagpapanatili ng mababang pulso	tBLOWB	0.52		tayo
Oras ng mataas na pulso ng pagpapanatili ng oras	tBHIGHB	0.24		tayo
Oras ng pagtatatag ng SDA	tBSUDATB	0.1		tayo
Oras ng paghawak ng SDA	tBHDDATB	0.0		tayo
Oras ng pagtatatag sa simula ng bawat sesyon	tBSUSTAB	0.24		tayo
Oras ng pagsisimula ng pagpapanatili ng kondisyon	tBHDSTAB	0.24		tayo
Itigil ang oras, Itatag ang oras	tBSUSTOB	0.24		tayo
Ang pagitan ng oras sa pagitan ng dalawang komunikasyon	tBBUFB	0.52		tayo
