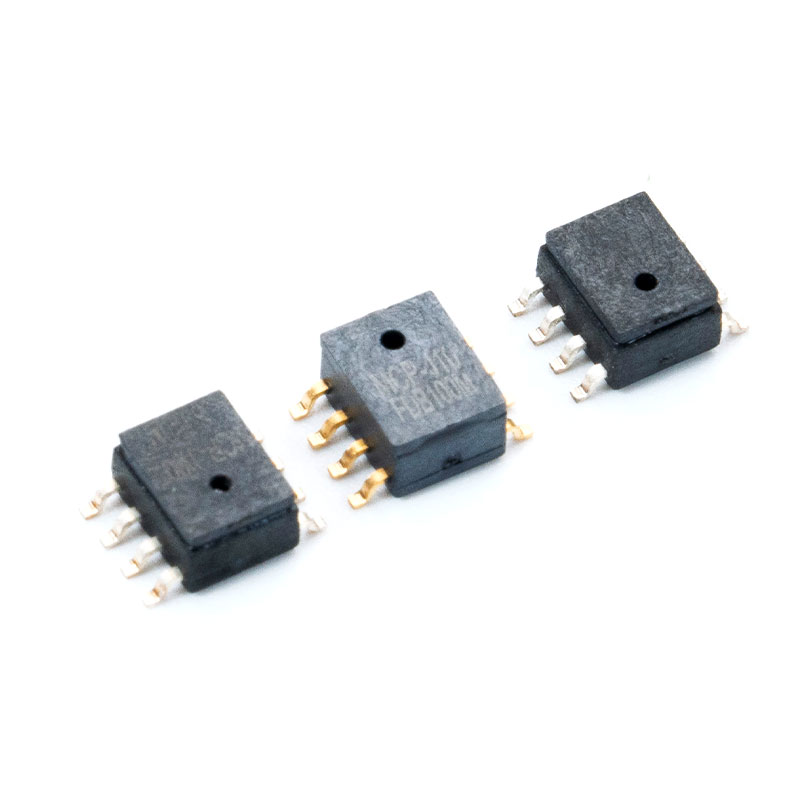

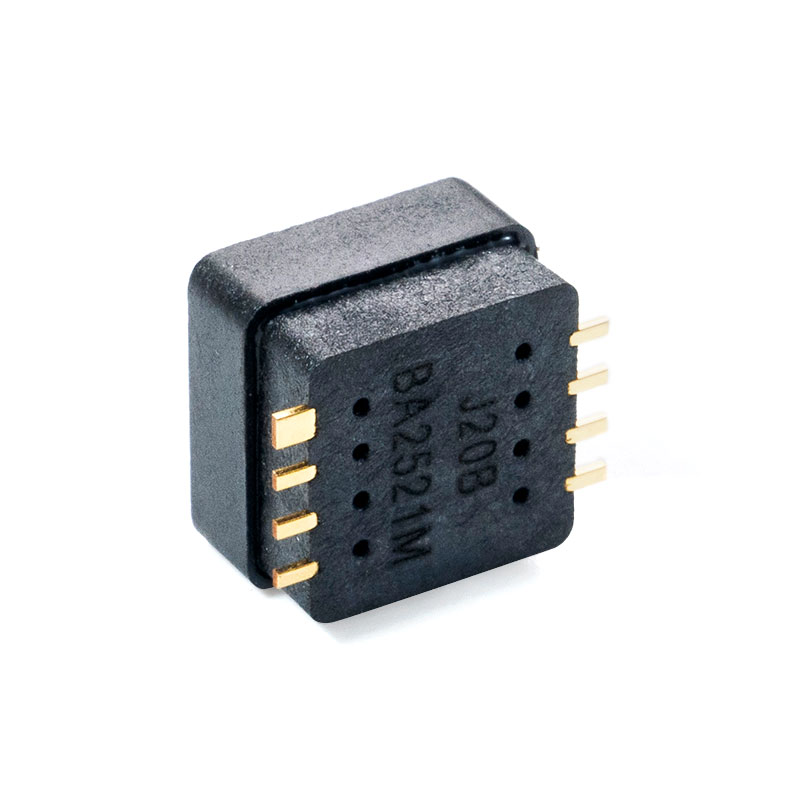

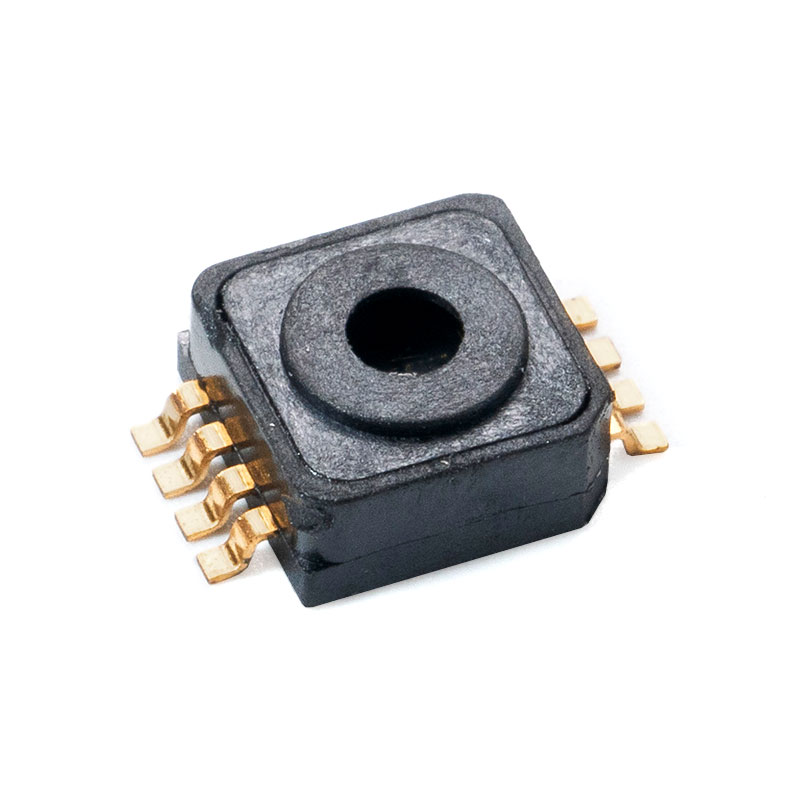

MCP-J10, J20, J20A, J20B, J20C Analog signal sensor

Pangkalahatang-ideya ng Produkto

Ang serye ng MCP-J10 ay isang naka-calibrate na absolute pressure sensor para sa pagsukat ng presyon ng hangin. Gumagamit ang produkto ng automotive grade signal conditioning chip para i-calibrate at mabayaran ang MEMS output singal, na ginagawang analog output signal (0 hanggang 5V) ang mga pressure signal mula 10kPa hanggang 1500kPa. Habang tinitiyak ang mahusay na pagiging maaasahan ng produkto, ang dalawang chip ay isinama sa pakete, na lubos na nagpapababa sa laki ng pakete. Kasabay nito, ang nakakondisyon na produkto ay nagbibigay ng karaniwang output sa saklaw ng temperatura at katumpakan.

Mga Pangunahing Tampok
2.5% maximum na error sa 0 °C hanggang 85 °C
Tamang-tama para sa microprocessor o microcontroller-based system
Subminiature surface mount package
Saklaw ng temperatura -40°C hanggang 125°C
Ang hanay ng presyon ay opsyonal sa pagitan ng 10kPa hanggang 1500kPa
Proporsyonal/ganap na analog na boltahe na output

Mga aplikasyon
Mga application sa sasakyan (manifold na pagsukat ng presyon)
Kontrol sa industriya
Application ng presyon ng motorsiklo
Hybrid, bagong energy vacuum power sensor
Pagtuklas ng presyon ng gas ng CNG

Pagganap ng istruktura
Sensitibo sa presyon ng chip: materyal na silikon
Lead: Gold wire
Package shell: LCP material
Pin: gintong tubog na tanso
Net timbang: mga 0.4g

PAGLALARAWAN
Ang merkado ng sensor ay naglunsad ng mga naka-calibrate na ganap na mga produkto ng sensor ng presyon. Ang serye ng MCP-J20 ay idinisenyo para sa paghahatid ng presyon sa intake manifold ng mga sasakyan at motorsiklo
Ang produktong ito ay gumagamit ng automotive-grade signal conditioning chips upang i-calibrate at mabayaran ang MEMS core output, at maaaring mag-convert ng mga pressure signal mula 10kPa hanggang 1000kPa sa mga analog na output signal na may nako-customize na hanay ng output (0~5V). Habang tinitiyak ang mahusay na pagiging maaasahan ng produkto, ang dalawang chips ay pinagsama at nakabalot, na lubos na binabawasan ang laki ng packaging. Kasabay nito, ang produktong nakakondisyon ay maaaring magbigay ng karaniwang output sa loob ng hanay ng temperatura at hanay ng katumpakan, na inaalis ang pangangailangan para sa mga customer na i-calibrate ang sensor.

Katangian
Ang maximum na error mula 0 ° C hanggang 85 ° C ay 2.5%
Napaka-angkop para sa mga microprocessor o microcontroller-based system
Ultra maliit na ibabaw mount packaging
Saklaw ng temperatura: -40 ° C hanggang 125 ° C
Saklaw J20 (A) 10kPa~1000kPa opsyonal
J20(B)10kPa~400kPa
Proporsyonal/Ganap na Analog Voltage Output

Mga karaniwang application
Mga application sa sasakyan (manifold pressure measurement)
Kontrol sa industriya
Application ng presyon ng motorsiklo
Hybrid at bagong mga sensor na tinutulungan ng vacuum ng enerhiya
Pagtuklas ng presyon ng gas ng CNG
Pressure gauge

Ganap na Pinakamataas na Mga Rating(MCP-J10)

Mga Parameter	Simbolo	Saklaw	Yunit
Analog supply boltahe	VDD	-0.3 hanggang 6.0	V
Temperatura ng pagpapatakbo		-40 hanggang 125	℃
Temperatura ng imbakan		-50 hanggang 150	℃
Temperatura ng junction		150	℃
ESD pagkamaramdamin	HBM	4	kV

Tandaan: Ang paglampas sa ganap na maximum na rating ay maaaring magdulot ng permanenteng pinsala, at ang matagal na operasyon sa ganap na pinakamataas na rating sa itaas ay maaaring makaapekto sa pagiging maaasahan ng device.

Katangian ng Elektrisidad(MCP-J10)

Talahanayan 1. Mga Katangian sa Pagpapatakbo (VS = 5.0 Vdc, TA = 25°C maliban kung binanggit)

Mga Parameter	Simbolo	Min	Typ	Max	Yunit
Supply Boltahe	VS	4.75	5	5.25	Vdc
Kasalukuyang Supply	Io	—		3	mAdc
Offset (0°C hanggang 85°C) @ VS = 5.0Volt	Voff	0.44	0.5	0.56	Vdc
Buong Scale Output (0°C hanggang 85°C) @ VS = 5.0V	VFSO	4.44	4.5	4.56	Vdc
Buong Scale Span (0 ℃ hanggang 85 ℃) @ VS=5.0V	VFSS	3.88	4	4.12	Vdc

Ipagpatuloy ang Talahanayan 1. Mga Katangian ng Operating (VS = 5.0 Vdc, TA = 25°C maliban kung iba ang nabanggit)

Mga Parameter	Simbolo	Min	Typ	Max	Yunit
Katumpakan (0°C hanggang 85°C)	—	—	—	2.5	%VFSS
Oras ng Pagtugon	tR	—	2.5	—	ms
Oras ng Warm-Up	—	—	100	—	ms
Offset Stability	—	—	0.25	—	%VFSS

Ultimate rated value (MCP-J20)

parameter	simbolo	saklaw	yunit
Gayahin ang boltahe ng power supply	VDO	-0.3 ~ 6.0	V
Digital Supply boltahe	VDOF	-0.3 ~ 2.2	V
Saklaw ng temperatura ng pagtatrabaho		-40 ~125	℃
Saklaw ng Temperatura ng Imbakan		-50 ~150	℃
Temperatura ng junction		150	℃
Saklaw ng ESD	HBM	4KV	V

Tandaan: Ang paglampas sa absolute maximum na rate na halaga ay maaaring magdulot ng permanenteng pinsala, at ang matagal na operasyon sa itaas ng absolute maximum na rate na halaga ay maaaring makaapekto sa pagiging maaasahan ng device.

Mga de-koryenteng parameter (MCP-J20)

Talahanayan 1 Mga katangian ng gumagana (VS=5.0 Vdc, TA=25 ° C maliban kung tinukoy)

katangian	tanda	pinakamababa	Mga karaniwang halaga	maximum	yyunit
boltahe	VS	4.75	5	5.25	Vdc
Kasalukuyang supply ng kuryente	Io	—		3	mAdc
Minimum na output ng presyon (0 ℃ hanggang 85 ℃) VS=5.0 V	Voff	0.4	0.5	0.6	Vdc
Buong saklaw na output (0 ℃ hanggang 85 ℃) VS=5.0 volts	VFSO	4.4	4.5	4.6	Vdc
Buong saklaw (0 ℃ hanggang 85 ℃) VS=5.0 volts	VFSS	3.8	4	4.2	Vdc
Katumpakan (0 ℃ hanggang 85 ℃)	—	—	—	2.5	%VFSS
