MCP-H10, MCP-H20, MCP5XXX, MCP7XXX Analog signal sensor

Pangkalahatang Paglalarawan (MCP-H10)

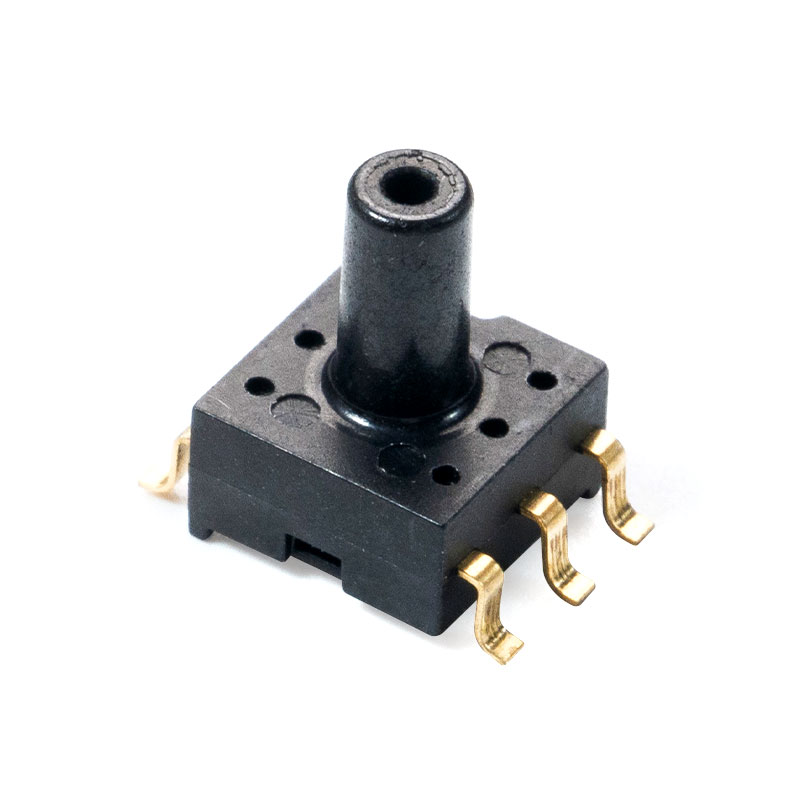

Ang serye ng MCP-H10 ay isang small-sized package (SOP) na may nozzle, na nagsasama ng signal amplification, nonlinearity, at temperature compensation para sa mga silicon piezoresistive pressure sensor. Ang MCP-H10 series pressure sensor ay isang produkto na gumagamit ng advanced na teknolohiya ng MEMS at partikular na idinisenyo para sa consumer electronics at mga medikal na aplikasyon. Ang pressure sensor ay maaaring direktang ibenta sa isang PCB board, na nagbibigay ng tumpak at mataas na amplitude na analog voltage output signal na proporsyonal sa inilapat na presyon.

Mga tampok
Saklaw ng pagsukat: -100kPa~1000kPa
Ganap na analog na output na may malawak na linear range (mga tipikal na halaga na 0.5V~4.5V) (tandaan: maaaring i-customize ang output boltahe)
Power supply boltahe 5.0V (3.3V opsyonal)
Saklaw ng temperatura ng pagpapatakbo -20 hanggang 85 ℃
Saklaw ng temperatura ng imbakan -40 hanggang 125 ℃

Mga Karaniwang Aplikasyon
Pang-industriya na paggamit: mga switch ng presyon at mga bahagi ng pneumatic
Medikal na paggamit: meter ng presyon ng dugo, generator ng oxygen
Pag-detect ng antas ng tubig ng mga gamit sa bahay: mga washing machine, dishwasher, vacuum cleaner
Kontrol ng presyon ng hangin: malinis na mga silid at mga silid na paninigarilyo
Iba pa: Air pressure medium pressure sensing device

Pagganap ng istraktura
Pressure-sensitive chip: silikon
Lead wire: gintong wire
Sealing shell: PPS material
Pin: Copper na nilagyan ng ginto
Net timbang: humigit-kumulang 0.3 gramo

Paglalarawan (MCP-H20)

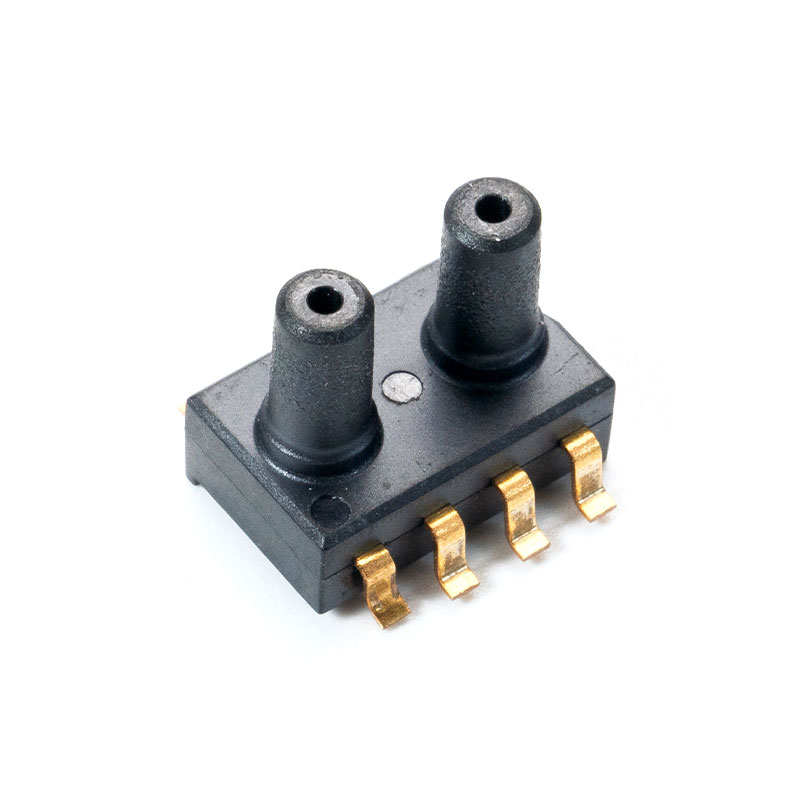

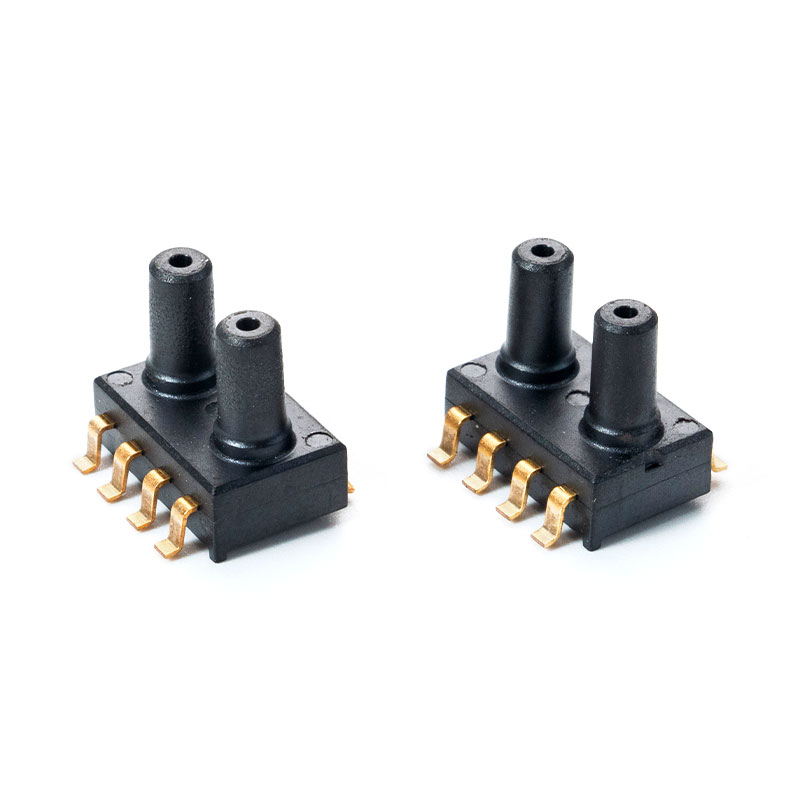

Ang serye ng MCP-H20 ay isang maliit na outline package (SOP) na may mga dual pressure port, na may kasamang silicon piezoresistive pressure sensor na nagsasama ng signal amplification, nonlinearity, at temperature compensation. Gamit ang advanced na teknolohiya ng MEMS, ang MCP-H20 series pressure sensor ay iniakma para sa consumer electronics at mga medikal na aplikasyon. Maaari itong direktang i-mount sa ibabaw at ibenta sa isang PCB board, na naghahatid ng isang tumpak, mataas na amplitude analog na boltahe na output signal na direktang proporsyonal sa inilapat na presyon.

Mga tampok
Boltahe ng power supply: 5.0V (3.3V opsyonal)
Saklaw ng presyon: -100kPa hanggang 0, 200kPa
Kasalukuyang gumagana: <3mA
Analog boltahe na output
Temperatura ng pagpapatakbo: -20 hanggang 85 ℃
Saklaw ng temperatura ng imbakan -40 hanggang 125 ℃

Mga Karaniwang Aplikasyon
Naka-block na Pag-detect ng Filter
Mga Pagsukat sa Altitude at Airspeed
Mga Instrumentong Medikal
Sistema ng Pagpigil sa Sunog
Panel Meter
Mga Kontrol sa Paggalaw ng Hangin/Kapaligiran
Mga Kontrol sa Niyumatik

Pagganap ng istraktura
Sensitibo sa presyon ng chip: silikon
Lead wire: gintong wire
Sealing shell: PPS material
Pin: Copper na nilagyan ng ginto
Net timbang: humigit-kumulang 0.3 gramo

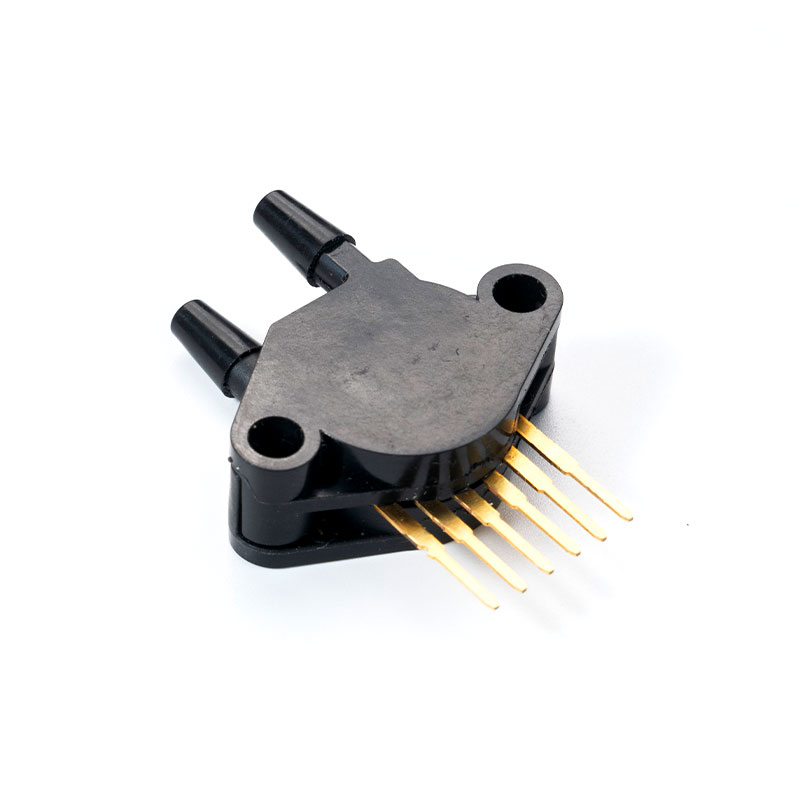

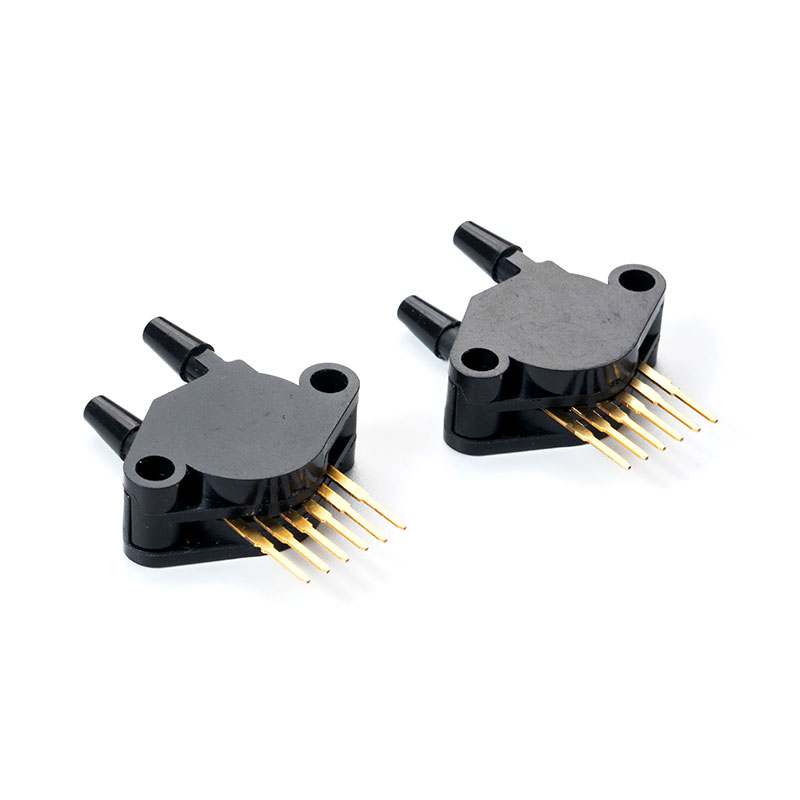

Ang serye ng MCP5XXXDP ay may pinagsamang sensor ng presyon ng silikon
Signal conditioning, temperature compensation, at calibration (MCP5XXXDP)

1 Pangkalahatang paglalarawan
Ang MCP5XXXDP piezoresistive transducers ay monolithic silicon pressure sensors. Ang MCP5XXXDP ay idinisenyo para sa isang malawak na hanay ng mga application, partikular na ang mga application na gumagamit ng microcontroller o microprocessor na may analog-to-digital input. Pinagsasama ng transducer na ito ang mga advanced na micromachining technique, thin-film metallization, at bipolar processing para magbigay ng tumpak, mataas na antas ng analog output signal na proporsyonal sa inilapat na presyon.

2 Mga tampok at benepisyo
1. Opsyonal na hanay ng presyon: 0kpa~ 700kpa
2. Uri ng presyon
Ganap: Ang panloob na sanggunian ng vacuum at ang output ay proporsyonal sa ganap na presyon
Gauge pressure: Batay sa atmospheric pressure, nagbibigay ito ng output at pagbabago ng atmospheric pressure
proporsyonal
Differential Pressure: Nagbibigay-daan sa pagsukat ng pressure sa dalawang pressure port
3. Nabayaran ang temperatura na higit sa 10 °C hanggang 60 °C
4. Temperatura ng imbakan -40°C hanggang 125°C
5. Material: Matibay na epoxy integrated encapsulated shell, air valve shell na pinagtibay, High-temperatura na nylon
6. Output signal: Analog signal

3 Mga larangan ng aplikasyon
1. Medikal: Mga Monitor, Anesthesia Machine, Blood Analysis Equipment, Gas Chromatography, Gas Instrumentation, Ward Air Pressure, Kidney Dialysis Machine, Nebulizer, Pneumatic Controls, Respiratory Machine, Sleep Apnea Equipment, Spirometer, Ventilator
2. Industrial: Barometric Pressure Measurement, Drones, Measurement Calibrators, Gas Chromatography, Gas Measuring Instruments, Transmitter, Indoor Air Quality, Life Sciences, Pneumatic Control, Weather Balloon.

Mga detalye ng elektrikal(MCP-H10)

Katangian	Simbolo	Min	Typ	Max	Yunit
Boltahe @ Vs=5.0V (serye ng MCP-H10-A)	V _S	4.75	5	5.25	VDC
Boltahe @ Vs=3.3V (serye ng MCP-H10-B)	V _S	3	3.3	3.6	VDC
Kasalukuyang gumagana	Io	—		3	mADC
Katumpakan (0 ℃ hanggang 85 ℃)	—	—	—	1.5	%V _FSS
Resolusyon ng ADC	RES _ADC	—	24	—	bit
Resolusyon ng DAC	RES _DAC	—	12	—	bit
Dalas	Fsys		1		MHz
Oras ng pagtugon	t _R	—	2.5	—	mS
Oras ng Pagsisimula	—	—	100	—	mS
Proteksyon ng ESD	—	—	2	—	KV

Mga de-koryenteng parameter (MCP-H20)

Katangian	Simbolo	Min	Typ	Max	Yunit
Vs=5.0V (MCP-H20-A series)	V _S	4.75	5	5.25	VDC
Vs=3.3V (serye ng MCP-H20-B)	V _S	3	3.3	3.6	VDC
Kasalukuyang gumagana	ako _o	—		3	mADC
Katumpakan（0 ℃ hanggang 85 ℃）	—	—	—	1.5	%V _FSS
Resolusyon ng ADC	RES _ADC	—	24	—	bit
Resolusyon ng DAC	RES _DAC	—	12	—	bit
Oras ng pagtugon	t _R	—	2.5	—	ms
Oras ng warm-up	—	—	100	—	ms
Proteksyon ng ESD	—	—	2	—	kV

Mga parameter ng output(MCP-H20)

MCP-H20-A series (Power Supply Voltage: 5.0V)

Katangian	Simbolo	Min	Typ	Max	Yunit
Min pressure offset (0 ℃ hanggang 85 ℃)	V _off	0.44	0.5	0.56	VDC
Full-scale na output (0 ℃ hanggang 85 ℃)	V _FSO	4.44	4.5	4.56	VDC
Full-scale span (0 ℃ hanggang 85 ℃)	V _FSS	3.88	4	4.12	VDC

MCP-H20-B series (Power Supply Voltage: 3.3V)

Katangian	Simbolo	Min	Typ	Max	Yunit
Min pressure offset (0 ℃ hanggang 85 ℃)	V _off	0.055	0.1	0.145	VDC
Full-scale na output (0 ℃ hanggang 85 ℃)	V _FSO	3.055	3.1	3.145	VDC
Full-scale span (0 ℃ hanggang 85 ℃)	V _FSS	2.91	3	3.09	VDC

1. Pangkalahatang detalye(MCP5XXXDP)

Talahanayan 1. Limitahan ang mga parameter

Katangian	Simbolo	Min	Typ	Max	Yunit
Min pressure offset (0 ℃ hanggang 85 ℃)	Voff	0.055	0.1	0.145	VDC
Full-scale na output (0 ℃ hanggang 85 ℃)	VFSO	3.055	3.1	3.145	VDC
Full-scale span (0 ℃ hanggang 85 ℃)	VFSS	2.91	3	3.09	VDC

Talahanayan 2. Uri ng presyon

Uri ng presyon	paglalarawan
Ganap	Ang output ay proporsyonal sa pagkakaiba sa pagitan ng inilapat na presyon at ang built-in na reference na vacuum
Gauge pressure	Ang output ay proporsyonal sa pagkakaiba sa pagitan ng inilapat na presyon at ang atmospheric (ambient) na presyon
Differential pressure	Ang output ay proporsyonal sa pagkakaiba sa pagitan ng presyon na inilapat sa bawat port (port 1 – port 2).

2. Ang mga teknikal na parameter ng analog output(MCP5XXXDP)

Talahanayan 3. Mga pagtutukoy ng analog na output

(VS = 5.0 Vdc, TA = 25 °C maliban kung iba ang nabanggit. )

Katangian	Simbolo	Min	Typ	Max	Yunit
Saklaw ng presyon ⁽¹⁾	P _OP	0	—	100	kPa
Saklaw ng presyon ⁽¹⁾	P _OP	15	—	115	kPa
Supply boltahe ⁽²⁾	V _S	4.75	5	5.25	VDC
Kasalukuyang supply	ako _O	—	7	10	mAdc
Minimum na pressure offset ⁽³⁾ , (0 hanggang 85 °C) @ VS = 5.0 V	V _NAKA-OFF	0.088	0.2	0.313	VDC
Full-scale na output ⁽⁴⁾ , kaugalian at ganap (0 hanggang 85 °C) @ VS = 5.0 V	V _FSO	4.587	4.7	4.813	VDC
Full-scale Span ⁽⁵⁾ , kaugalian at ganap (0 hanggang 85 °C) @ VS = 5.0 V	V _FSS	—	4.5	—	VDC
Katumpakan ⁽⁶⁾	—	—	—	±2.5	%V _FSS
pagiging sensitibo	V/P	—	45	—	mV/kPa
Oras ng pagtugon ⁽⁷⁾	t _R	—	1	—	ms
Output source kasalukuyang sa full-scale na output	ako _O	—	0.1	—	mAdc
Oras ng warm-up ⁽⁸⁾	—	—	20	—	ms
I-offset ang katatagan ⁽⁹⁾	—	—	±0.5	—	%V _FSS

1. 1.0 kPa (kiloPascal) ay katumbas ng 0.145 psi.
2. Ang device ay ratiometric sa loob ng tinukoy na hanay ng paggulo.
3. Ang Offset (VOFF) ay tinukoy bilang ang output boltahe sa pinakamababang na-rate na presyon.
4. Ang full-scale output (VFSO) ay tinukoy bilang ang output voltage sa maximum o full-rated na presyon.
5. Ang full-scale span (VFSS) ay tinukoy bilang ang algebraic na pagkakaiba sa pagitan ng output boltahe sa full-rated na presyon at ang output na boltahe sa pinakamababang rate ng presyon.
6. Ang katumpakan (error budget) ay binubuo ng mga sumusunod:
Linearity: Output deviation mula sa isang straight line relationship na may pressure sa tinukoy na pressure range.
Temperature hysteresis: Output deviation sa anumang temperatura sa loob ng operating temperature range, pagkatapos na mai-cycle ang temperatura papunta at mula sa minimum o maximum na operating temperature point, na may zero differential pressure na inilapat.
Pressure hysteresis: Output deviation sa anumang pressure sa loob ng tinukoy na range, kapag ang pressure na ito ay na-cycle papunta at mula sa minimum o maximum na rated pressure sa 25 °C.
TcSpan: Output deviation sa hanay ng temperatura na 0 hanggang 85 °C, na may kaugnayan sa 25 °C.
TcOffset: Output deviation na may pinakamababang pressure na inilapat sa hanay ng temperatura na 0 hanggang 85 °C, na may kaugnayan sa 25 °C.
Variation mula sa nominal: Ang variation mula sa mga nominal na value, para sa offset o full-scale span, bilang porsyento ng VFSS sa 25 °C.
7. Ang oras ng pagtugon ay tinukoy bilang ang oras para sa incremental na pagbabago sa output upang pumunta mula 10% hanggang 90% ng huling halaga nito kapag sumailalim sa isang tinukoy na hakbang na pagbabago sa presyon.
8. Ang oras ng pag-init ay tinukoy bilang ang oras na kinakailangan para matugunan ng produkto ang tinukoy na boltahe ng output pagkatapos ma-stabilize ang presyon.
9. Ang offset stability ay ang output deviation ng produkto kapag sumailalim sa 1000 oras na pulsed pressure, temperature cycling na may bias test.
