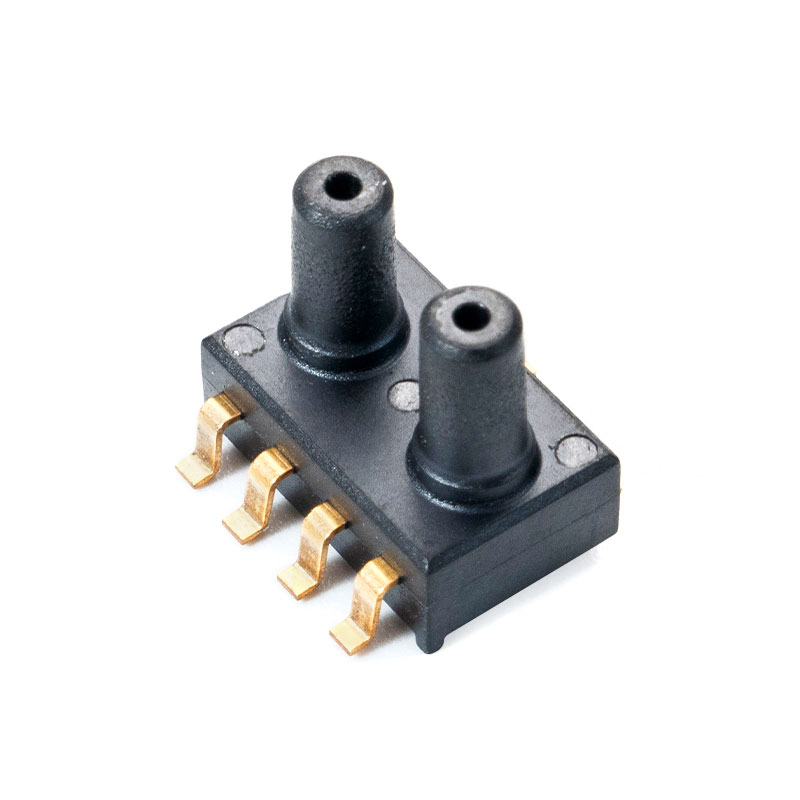

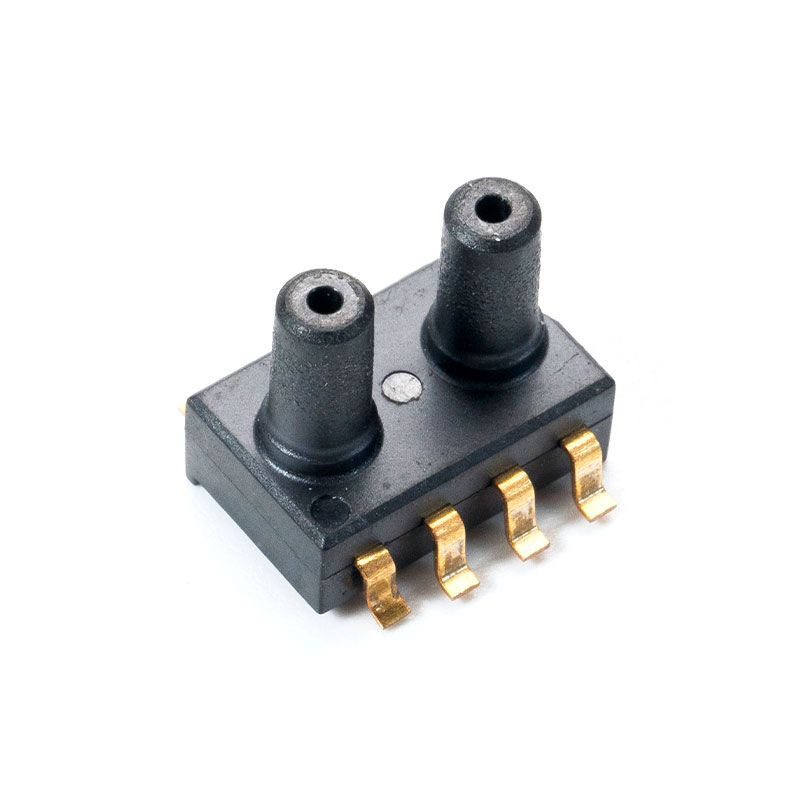

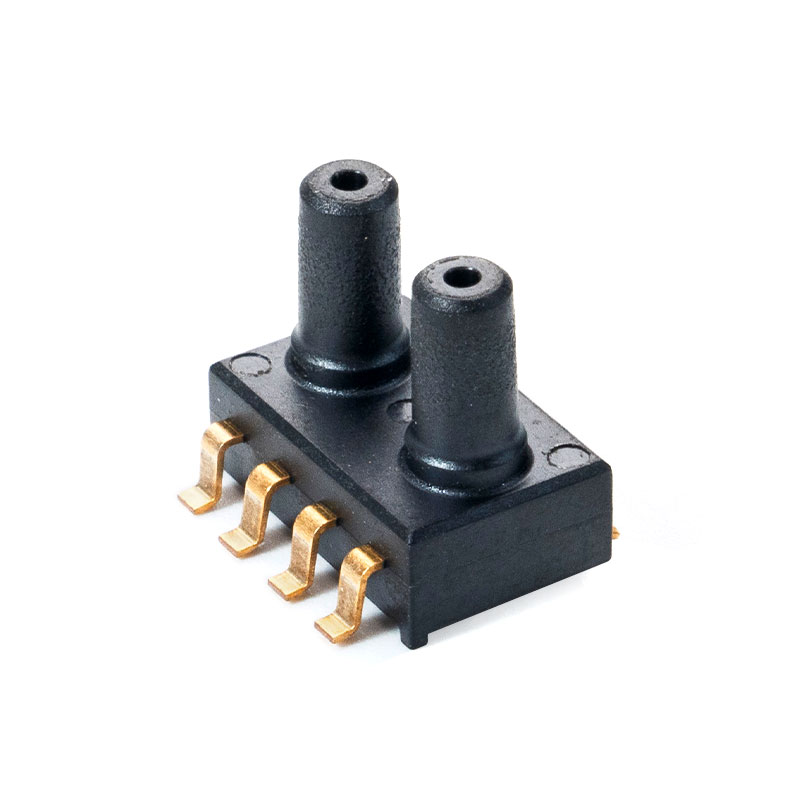

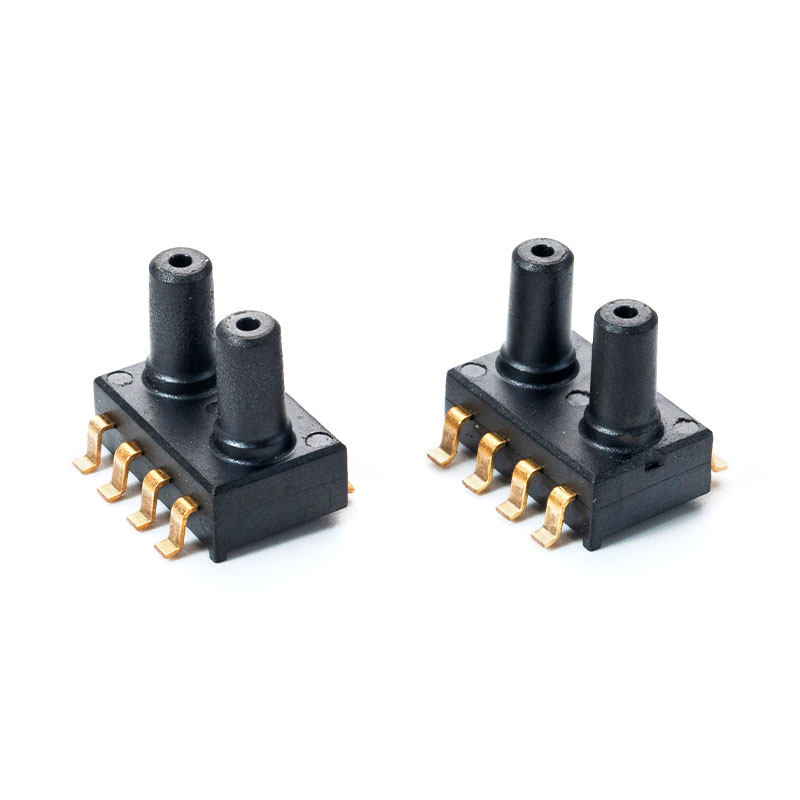

DPT-R8 Micro pressure sensor

Panimula
Ang paksa ng dokumentong ito ay ang mga katangian ng functionality ng differential pressure transmitter batay sa Honeywell ABP series pressure sensor , na may interface ng RS-485 na may built-in na MODBUS RTU protocol at 010V analogue output.
MAG-INGAT: Bago simulan ang yunit, pakibasa ang nilalaman ng dokumentong ito.

Mga pag-andar
Differential pressure measurement (saklaw depende sa sensor na ginamit)
Analogue voltage output 0-10 [V] (proporsyonal sa pagkakaiba ng presyon)
Configuration ng hanay ng output
Pana-panahong pagsasaayos ng oras ng pagsukat
Sensor offset zeroing function
Indikasyon ng status ng LED unit
Serial interface RS-485 (pagbabasa ng mga halaga ng pagsukat, pag-setup ng mga operating parameter)
MODBUS RTU protocol
Komunikasyon sa HALF DUPLEX mode
Address ng hardware na na-configure (1-31)

Mga katangian
Ang pangunahing function ng DPC6000_RSV ay upang sukatin ang mga halaga ng differential pressure. Ang mga halaga na sinusukat ng Honeywell ABP series integrated sensor, pagkatapos ay muling kinakalkula at na-average sa microcontroller, ay magagamit sa memorya nito (sa HOLDING REGISTERS) ayon sa pamantayan ng MODBUS. Ang pagbabasa ng mga rehistro ay isinasagawa sa pamamagitan ng MODBUS protocol function na ipinadala ng serial interface RS-485. Ang mga rehistro ay naglalaman din ng impormasyon tungkol sa kasalukuyang nakatakda (nako-configure) na saklaw ng pagsukat, ang pare-pareho ng oras (nai-configure din) at ang porsyento ng presyon na nauugnay sa saklaw. Ang mga signal na tulad ng walang sensor, lumampas sa saklaw ng pagsukat, abala ang transmiter sa panahon ng mga offset na pagkakalibrate, ay natanto din sa pamamagitan ng mga rehistro ng status.

Worth knowing
1 hPa = 100 Pa = 1 mbar
1 inH₂O = 249.089 Pa

Mapa ng mga rehistro

Talaan ng mga rehistro:

Magrehistro er no.	Mga halaga	Paglalarawan
1	-999-9999	Differential pressure (limitado ng saklaw ng pagsukat)[ Pa](1 =1 Pa）na may sign
2	0-1000	Differential pressure na nauugnay sa range （1 =0.1%;1000= 100%）
3	0/1/2/3	Status log（0: “SENSOR OK”,1: “UNDERLOAD”,2: “OVERLOAD”, 3: “NO SENSOR”）(*)
4	1234	Log ng password
5	1/2/3	Log ng utos
6	ayon sa command table	Log ng parameter
7	0/1	TAU time constant（0: 0.8s; 1: 4.0s）
8	0/1/2/3/4/5/6	Saklaw ng pagsukat (ayon sa talahanayan ng mga saklaw ng pagsukat)
9	-999-9999	Transmitter offset (informative)[ Pa](1 =1 Pa）may sign
10	-999-9999	Mas mababang halaga ng saklaw ng pagsukat (nakapagbibigay-kaalaman)[Pa](1 =1 Pa）na may sign
11	-999-9999	Pinakamataas na halaga ng saklaw ng pagsukat (nakapagbibigay-kaalaman)[ Pa]（1 = 1 Pa）may palatandaan
12	0/1	Offset na pagkakalibrate (zeroing) status (0: hindi aktibo; 1: kasalukuyang isinasagawa)
13	0-65535	Counter ng tamang mga frame
14	0-65535	Exception counter
15	0-65535	CRC error counter
16	0-65535	Byte error counter
17	0-65535	Address ng error counter

(*) "SENSOR OK" - tamang paggana ng sensor; "UNDERLOAD" - lumampas sa mas mababang limitasyon;
"OVERLOAD" - lumampas sa itaas na limitasyon; 'WALANG SENSOR - nawawala ang sensor;

Command table:

Comm at hindi.	Function	Parameter
1	Itakda ang address ng device	1-247 (1-default na halaga
2	Itakda ang rate ng paghahatid	96-9600 b/s(default na halaga) 192-19200 b/s 576-57600 b/s 1152-115200 b/s
3	Itakda ang pagkakapantay-pantay	0-WALANG PARITY; walang parity bit 1-EVENPARITY;(default na halaga) 2-ODD PARITY,
4	Itakda ang mga stop bit	1-1x STOP;1 stop bit(default na halaga) 2-2 x STOP;2 stop bits
5	Itakda ang pare-pareho ng oras	0-0.8s; 1-4.0s;
6	Itakda ang saklaw ng pagsukat	ID ayon sa talahanayan ng mga saklaw ng pagsukat)
7	Simulan ang proseso ng pagkakalibrate	1-simulang offset calibration (zeroing)
8	Pag-reset ng device	1-software na pag-reset ng device

Saklaw1	Saklaw2	Saklaw3	Saklaw4	Saklaw5	Saklaw6	Saklaw7	Saklaw8
0-25	0-50	0-100	0-250	-25-25	-50-50	-100-100	-150-150
-100-100	0-100	0-250	0-500	0-1000	0-1500	0-2000	0-2500
0-1000	0-1500	0-2000	0-2500	0-3000	0-4000	0-5000	0-7000

Mga Tala:
• Kung nag-input ka ng mali o out-of-range na parameter value, ang halaga ng 0xEEEE ay dapat ilagay sa command register.
•Sa tuwing tatawagin ang command, dapat itong may kasamang password (1234 decimal).
• Ang pagtawag sa command sa pamamagitan ng mga indibidwal na registry entries, ay dapat kumpletuhin sa pamamagitan ng pagpasok ng password.
