Pangkalahatang Paglalarawan

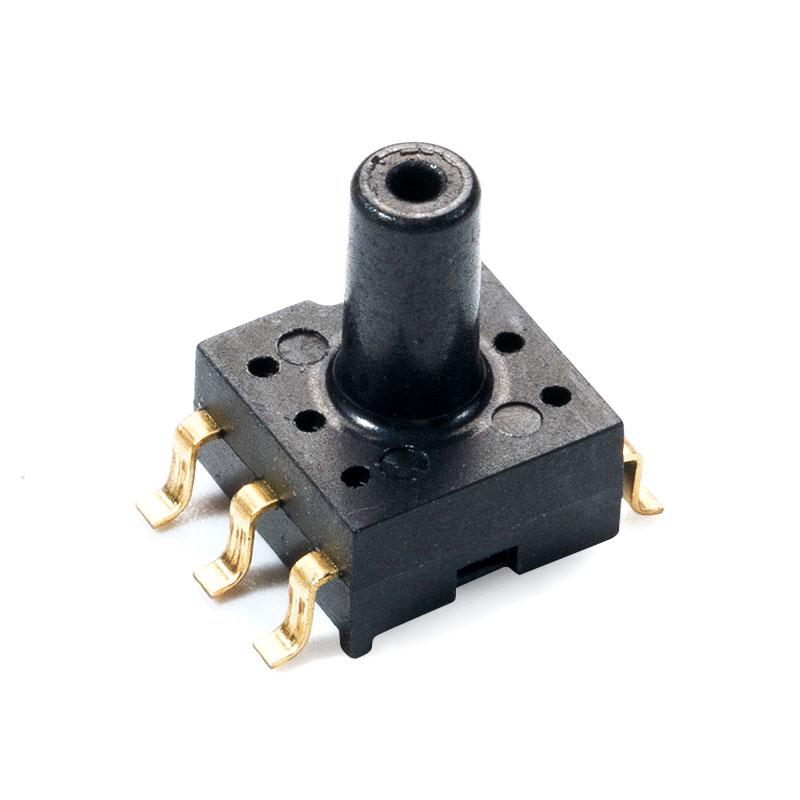

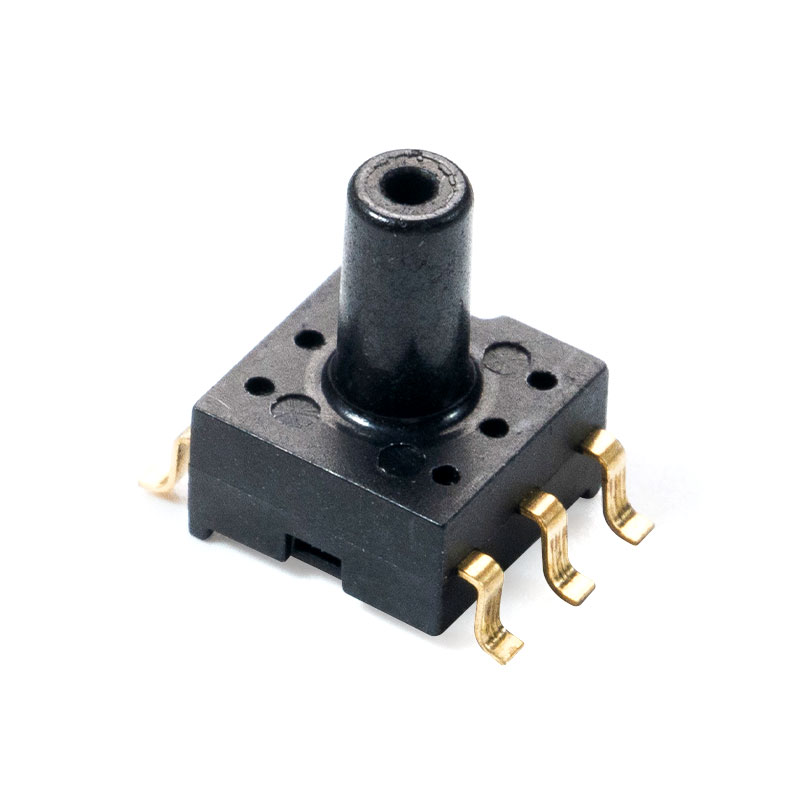

Ang serye ng MCP-H10 ay isang small-sized package (SOP) na may nozzle, na nagsasama ng signal amplification, nonlinearity, at temperature compensation para sa mga silicon piezoresistive pressure sensor. Ang MCP-H10 series pressure sensor ay isang produkto na gumagamit ng advanced na teknolohiya ng MEMS at partikular na idinisenyo para sa consumer electronics at mga medikal na aplikasyon. Ang pressure sensor ay maaaring direktang ibenta sa isang PCB board, na nagbibigay ng tumpak at mataas na amplitude na analog voltage output signal na proporsyonal sa inilapat na presyon.
Mga tampok
Saklaw ng pagsukat: -100kPa~1000kPa
Ganap na analog na output na may malawak na linear range (mga tipikal na halaga na 0.5V~4.5V) (tandaan: maaaring i-customize ang output boltahe)
Power supply boltahe 5.0V (3.3V opsyonal)
Saklaw ng temperatura ng pagpapatakbo -20 hanggang 85 ℃
Saklaw ng temperatura ng imbakan -40 hanggang 125 ℃
Mga Karaniwang Aplikasyon
Pang-industriya na paggamit: mga switch ng presyon at mga bahagi ng pneumatic
Medikal na paggamit: meter ng presyon ng dugo, generator ng oxygen
Pag-detect ng antas ng tubig ng mga gamit sa bahay: mga washing machine, dishwasher, vacuum cleaner
Kontrol ng presyon ng hangin: malinis na mga silid at mga silid na paninigarilyo
Iba pa: Air pressure medium pressure sensing device
Pagganap ng istraktura
Sensitibo sa presyon ng chip: silikon
Lead wire: gintong wire
Sealing shell: PPS material
Pin: Copper na nilagyan ng ginto
Netong timbang: humigit-kumulang 0.3 gramo
Mga pagtutukoy ng elektrikal
| Katangian | Simbolo | Min | Typ | Max | Yunit |
| Boltahe @ Vs=5.0V (serye ng MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Boltahe @ Vs=3.3V (serye ng MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Kasalukuyang gumagana | ako o | — | 3 | mADC | |
| Katumpakan (0 ℃ hanggang 85 ℃) | — | — | — | 1.5 | %V FSS |
| Resolusyon ng ADC | RES ADC | — | 24 | — | bit |
| Resolusyon ng DAC | RES DAC | — | 12 | — | bit |
| Dalas | Fsys | 1 | MHz | ||
| Oras ng pagtugon | t R | — | 2.5 | — | mS |
| Oras ng Pagsisimula | — | — | 100 | — | mS |
| Proteksyon ng ESD | — | — | 2 | — | KV |
