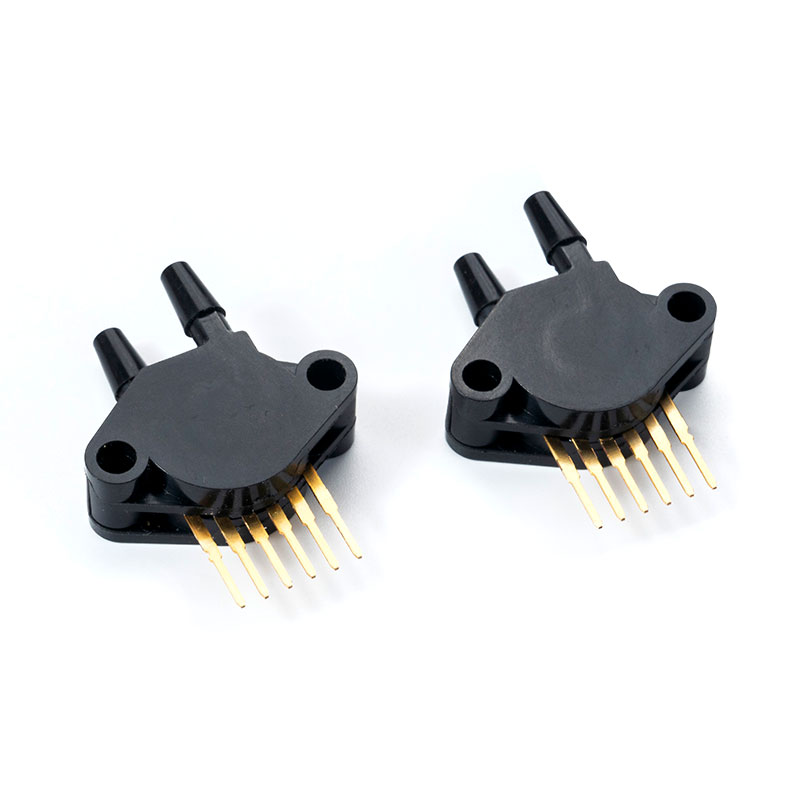

SOP/DIP/SIP Pressure Sensor Manufacturers

Ano ang mga pinakakaraniwang pagkabigo o depekto na makikita sa MCP SOP/DIP/SIP Pressure Sensos?

Sa modernong automation, medikal na kagamitan, at matalinong consumer device, ang mcp sop/dip/sip pressure senso ay naging isa sa mga pinakamahalagang sangkap para sa tumpak na pagsukat ng presyon at kasiguruhan sa kaligtasan ng system. Ang paggana nito ay higit pa sa pangunahing pagtuklas—direktang tinutukoy nito ang katumpakan, pagiging maaasahan, at pangmatagalang katatagan ng pangkalahatang sistema. Sa pagtaas ng pagiging kumplikado ng mga IoT-driven na device, ang mga inaasahan na inilagay sa mga senso na ito ay hindi kailanman naging mas mataas. Gayunpaman, kahit na may mahigpit na disenyo at kontrol sa kalidad, maaaring mangyari ang ilang partikular na pagkabigo o depekto habang ginagamit dahil sa mga salik na nauugnay sa kapaligiran, istruktura, o proseso. Ang pag-unawa sa mga karaniwang isyung ito ay mahalaga para sa parehong mga manufacturer at end user upang ma-optimize ang performance ng produkto at mabawasan ang mga gastos sa pagpapanatili.

Itinatag noong 2011 at matatagpuan sa Wuxi National Hi-tech na Distrito , Wuxi Mems Tech Co., Ltd. ay isang negosyong dalubhasa sa pagsasaliksik, pagpapaunlad, at paggawa ng mga sensor ng presyon ng MEMS. Tinitiyak ng statardized production facility nito at mga ISO-certified na proseso ang pare-parehong kalidad sa mga malalaking batch. Sa pamamagitan ng zero/full-scale calibration , pagsubok sa pag-anod ng temperatura , at pangmatagalang pagsusuri ng katatagan , ang kumpanya ay naghahatid pang-industriya-grade sensing solusyon angkop para sa medikal, automotive, at consumer electronics application. Sa pagtutok sa real-world na data ng engineering, binuo ng Wuxi Mems Tech ang mcp sop/dip/sip pressure senso linya—mga produkto na idinisenyo para sa tumpak, matatag na output ng signal sa ilalim ng hinihinging mga kondisyon.

Mga Karaniwang Uri ng Pagkabigo sa mcp sop/dip/sip pressure sensors

Ang output ng sensor ay naaanod sa paglipas ng panahon

Isa sa pinakamadalas na isyung nararanasan ng mga user ay output drift —isang unti-unting paglihis ng output ng sensor mula sa naka-calibrate na reference value nito. Ito ay maaaring mangyari dahil sa pagtata ng mga panloob na sangkap , stress na dulot ng temperatura , o pagpasok ng kahalumigmigan sa packaging. Sa paglipas ng panahon, ang MEMS diaphragm ay maaaring makaranas ng bahagyang pagpapapangit o pagkapagod, na magdulot ng hindi pare-parehong mga tugon sa kuryente.
Upang mapaglabanan ito, nagpapatupad ang mga tagagawa ng mataas na kalidad buong proseso ng kabayaran sa temperatura at pangmatagalang pagsubok sa katatagan bago ipadala. Ang regular na pag-recalibrate sa panahon ng pagpapanatili ng device ay maaaring higit pang pahabain ang katumpakan ng sensor sa paglipas ng buhay ng pagpapatakbo nito.

Kawalang-tatag ng signal sa ilalim ng vibration at interference

Kadalasang inilalantad ng mga pang-industriyang aplikasyon ang mga sensor malakas na panginginig ng boses , electromagnetic interference , at pulsation ng presyon . Ang mga salik na ito ay maaaring magdulot ng panataliang pagbabago sa output o mga signal ng ingay na nakakaapekto sa katumpakan ng kontrol. Sa isang tipikal mcp sop/dip/sip pressure senso , ang encapsulated circuit at MEMS element ay dapat mapanatili ang electrical stability kahit na sa ilalim ng dynamic na load.
Ang isang well-engineered na anti-interference na disenyo, na sinamahan ng tamang PCB grounding at shielding, ay makabuluhang binabawasan ang pagkamaramdamin sa electrical noise. Isinasama ng mga tagagawa gaya ng Wuxi Mems Tech mga istrukturang mekanikal na anti-vibration at Mga materyales sa packaging na lumalaban sa EMI , tinitiyak ang maaasahang pagganap sa automotive at pneumatic system .

Nonlinearity na nauugnay sa temperatura

Ang pagkakaiba-iba ng temperatura ay isang pangunahing pinagmumulan ng paglihis ng pagsukat. Binabago ng mga pagbabago sa ambient o medium na temperatura ang mga pisikal na katangian ng sensing membrane at circuit resistance. Bilang resulta, pag-anod ng temperatura or nonlinear na tugon nangyayari, na humahantong sa mga hindi tumpak na pagbabasa.
Ang mcp sop/dip/sip pressure senso karaniwang gumagamit ng pinagsama-samang circuit ng kompensasyon ng temperatura na nagtutuwid ng mga paglihis ng output sa isang malawak na hanay—mula -40°C hanggang 150°C sa mga aplikasyon ng sasakyan. Ang buong temperaturang kabayaran na ito ay nagbibigay-daan sa pare-parehong pagganap kahit na sa malupit na mga kondisyon sa kapaligiran.

Mga Depekto sa Structural at Packaging

Mga microcrack sa sensing diaphragm

Ang sensing diaphragm is the core of any MEMS pressure sensor. If the diaphragm develops microcracks during production or under mechanical stress, it can cause slow leakage or inconsistent pressure transfer. Such cracks often result from hindi tamang pagsasama , labis na presyon , o thermal mismatch sa pagitan ng mga layer.
Upang mabawasan ang panganib na ito, katumpakan ostiya bonding at mga diskarte sa pagsasanib ng silicon-glass ay ginagamit. Ang bawat isa mcp sop/dip/sip pressure senso sumasailalim sa mahigpit na inspeksyon sa integridad ng istruktura, na tinitiyak na walang mananatili na mga mikroskopikong depekto na maaaring makakompromiso sa pangmatagalang katatagan.

Mga depekto sa pagdirikit at paghihinang

Sa mga format ng packaging ng SOP, DIP, at SIP, pagiging maaasahan ng pagbubuklod sa pagitan ng MEMS die, substrate, at pin interface ay mahalaga. Kasama sa mga karaniwang depekto malamig na solder joints , walang laman , o hindi kumpletong pagdirikit sanhi ng kontaminasyon o hindi pare-parehong mga profile ng pag-init sa panahon ng pagpupulong. Ang mga isyung ito ay maaaring humantong sa pasulput-sulpot na pagkawala ng signal o kumpletong pagkadiskonekta sa panahon ng field operation.
Sumasama ang statardized line ng Wuxi Mems Tech awtomatikong paghihinang , inspeksyon ng bond wire , at 100% post-packaging na pagsubok upang matiyak ang pare-parehong pakikipag-ugnay sa kuryente. Bilang resulta, ang posibilidad ng pagkabigo ng interconnection ay makabuluhang nabawasan.

Pagkabigo ng seal at pagpasok ng kahalumigmigan

Sa mga kapaligiran na may mataas na kahalumigmigan o mga aplikasyon na kinasasangkutan ng likidong media, pagkasira ng seal maaaring payagan ang kahalumigmigan na makapasok sa lukab ng sensor. Kahit na ang maliit na condensation ay maaaring magbago sa mga katangian ng dielectric ng sensor o makasira ng mga panloob na bakas ng metal.
Upang maiwasan ito, hermetic sealing at proteksiyon na gel encapsulation ay nagtatrabaho sa mcp sop/dip/sip pressure senso serye. Sinusuri din ang mga sensor Proteksyon sa antas ng IP upang matiyak ang maaasahang paggamit sa mapaghamong mga setting ng industriya at automotive.

Electrical at Signal-Processing Failures

Offset na paglihis ng boltahe

Sa pangmatagalang operasyon, offset boltahe —ang baseline na de-koryenteng output kapag walang pressure ang inilapat—ay maaaring mag-drift. Nagreresulta ito mula sa pagtata ng bahagi , pagpapalawak ng thermal , o electrostatic stress . Kahit na ang isang maliit na offset na error ay maaaring makabuluhang makaapekto sa katumpakan sa antas ng system, lalo na sa mga medikal o precision flow-control na application.
Upang mabawasan ang mga isyu sa offset, ang mga sensor ay na-calibrate ng pabrika sa mga hanay ng temperatura at presyon. tuloy-tuloy zero-point monitoring sa end-use system ay maaaring higit pang mapanatili ang performance consistency.

Output saturation o clipping

Kapag naganap ang labis na presyon o lumilipas na pag-alon, ang output ng sensor ay maaaring magbabad , ibig sabihin naaabot nito ang maximum o pinakamababang posibleng halaga. Sa mga malalang kaso, maaaring magdulot ang sobrang presyon permanenteng mekanikal na pagpapapangit ng MEMS diaphragm.
Ang isang pinagsamang mekanismo ng proteksyon ng overpressure o panlabas na paglilimita ng circuit ay maaaring mapangalagaan ang mcp sop/dip/sip pressure senso mula sa gayong mga labis na karga. Ang pagpili ng mga sensor na may naaangkop na mga detalye ng hanay ng presyon ay nagsisiguro ng pagiging maaasahan at mahabang buhay sa mga real-world system.

Pagkabigo ng komunikasyon o interface

Sa mga aplikasyon kung saan ang mcp sop/dip/sip pressure senso nagpapadala ng data sa pamamagitan ng I²C , SPI , o output ng analog na boltahe , maaaring mangyari ang mga pagkabigo sa komunikasyon dahil sa pagkagambala ng signal , paglaban ng cable , o Mga error sa layout ng PCB . Ang mga depektong ito ay kadalasang nagpapakita bilang pasulput-sulpot na pagbabasa o mga error sa paghahatid ng data.
Ang wastong grounding, shielding, at pagsunod sa mga alituntunin sa integridad ng signal sa panahon ng disenyo ng PCB ay maaaring epektibong maiwasan ang mga naturang pagkabigo. Nagbibigay din ang mga tagagawa ng detalyadong dokumentasyon ng pagsasama upang matiyak ang pagiging tugma sa iba't ibang mga sistema ng controller.

Mga Salik na Pangkapaligiran at Operasyon na Nagdudulot ng mga Depekto

Kontaminasyon at kaagnasan

Kapag nakalantad ang mga sensor ng presyon kinakaing unti-unti na mga gas , mga singaw ng kemikal , o kontaminasyon ng particulate , hindi maiiwasan ang pagkasira ng pagganap. Ang mga contaminant ay maaaring sumunod sa sensing diaphragm o makalusot sa mga electrical contact, na nagdudulot ng pagkaantala sa pagtugon o hindi tumpak na mga pagbabasa.
Para sa kadahilanang ito, pang-industriya-grade mcp sop/dip/sip pressure sensos magpatibay mga materyales na lumalaban sa kaagnasan at proteksiyon na mga patong . Sa mga espesyal na kaso, maaaring ilapat ang mga karagdagang filter o isolation membrane upang maiwasan ang direktang pagkakalantad sa malupit na media.

Mechanical stress at mounting error

Maaaring ipakilala ang hindi tamang pag-install o labis na paghihigpit ng pabahay ng sensor mekanikal na stress sa MEMS die, binabago ang response curve nito. Sa ilang partikular na packaging form tulad ng SIP, ang mounting torque ay dapat na maingat na kontrolin upang mapanatili ang structural symmetry.
Ang pagsunod sa inirerekumendang installation torque at alignment procedure ng manufacturer ay nagsisiguro ng tumpak na paglipat ng presyon at iniiwasan ang paglihis ng signal na dulot ng strain.

Angrmal cycling and fatigue

Ang patuloy na pag-init at paglamig na mga siklo ay maaaring unti-unting magpahina sa panloob na pagbubuklod at integridad ng pakete ng sensor. Ang paulit-ulit na thermal expansion ay maaaring lumikha ng mga micro-gaps sa solder joints, na humahantong sa pagtaas ng contact resistance o bukas na mga circuit.
Ang mcp sop/dip/sip pressure senso linya ay napapailalim sa thermal shock at mga pagsubok sa pagbibisikleta sa panahon ng produksyon, na ginagaya ang mga tunay na kondisyon sa mundo upang i-verify ang tibay bago ang paghahatid.

Comparative Table ng Mga Karaniwang Kategorya ng Depekto

Preventive Quality Control Measures sa Manufacturing

Gumagamit ang Wuxi Mems Tech ng isang komprehensibong sistema ng pamamahala ng produksyon upang mabawasan ang mga rate ng depekto. Ang bawat isa mcp sop/dip/sip pressure senso sumasailalim sa:

• Full-scale calibration at kabayaran sa temperatura , tinitiyak ang pagkakapare-pareho sa pagitan ng mga batch.
• Zero/full-scale na pagsubok sa katumpakan upang i-verify ang linearity at offset na mga katangian.
• Pag-iipon at pagsusuri ng katatagan pagtulad sa pangmatagalang operasyon.
• Mga prosesong sumusunod sa RoHS upang matugunan ang mga pamantayan sa kapaligiran at kaligtasan.

Ang manufacturing environment includes precision packaging, soldering, and calibration systems capable of handling high-volume production with uniform quality. Through meticulous process control, the company achieves stable output and low defect rates suitable for industrial, medical, and consumer applications.

Mga Pagsasaalang-alang sa Pagkabigo na Partikular sa Application

Mga sistemang pang-industriya at automation

Sa hydraulic, pneumatic, at water pump system, ang mcp sop/dip/sip pressure senso dapat makatiis ng tuluy-tuloy na mga high-pressure cycle at vibration. Kasama sa mga karaniwang panganib sa pagkabigo pagod-sapilitan drift at suot ng connector . Ang paggamit ng mga reinforced housing materials at EMI-resistant na disenyo ay nagsisiguro ng napapanatiling pagganap kahit sa mga dynamic na kapaligiran.

Mga kagamitang medikal

Sa mga kagamitang medikal tulad ng mga bentilador at mga bomba ng pagbubuhos , ang katumpakan at pagiging maaasahan ay direktang nauugnay sa kaligtasan ng pasyente. Kasama sa mga karaniwang isyu naaanod dahil sa init ng isterilisasyon or micro-leakage mula sa paulit-ulit na pressure cycling. Ang mga high-sensitivity na micro-pressure sensor na binuo ng Wuxi Mems Tech ay nagsasama ng mga low-drift circuit at compact form factor na angkop para sa klinikal na paggamit.

Consumer electronics

Mga application tulad ng matalinong palikuran , mga air purifier , at mga robotic cleaner humihingi ng mga compact, low-power sensor na may mabilis na pagtugon. Ang mga pagkabigo ay madalas na nagmumula sa pagkakalantad sa kahalumigmigan or kontaminasyon ng mga kemikal sa bahay . Upang matugunan ito, ang mga sensor ay na-optimize para sa mababang-kapangyarihan na operasyon at selyadong SMD packaging , tinitiyak ang tibay sa mga compact na device.

Mga aplikasyon sa sasakyan

Sa mga sistema ng sasakyan, ang mga pagkabigo ay karaniwang nagreresulta mula sa thermal shock , kontaminasyon ng langis , at pagkapagod ng vibration . Ang mga sensor na may ±1.0% katumpakan sa malawak na hanay ng temperatura, gaya ng mga iniaalok ng Wuxi Mems Tech, ay nagsisiguro ng pare-parehong operasyon mula -40°C hanggang 150°C. Ang pinahusay na mechanical sealing ay higit na nagpapabuti sa paglaban sa malupit na kondisyon ng engine.

Pagpapahusay ng Pagkamaaasahan sa Pamamagitan ng Disenyo at Pagpapanatili

Pangmatagalang pagiging maaasahan ng isang mcp sop/dip/sip pressure senso nakasalalay hindi lamang sa katumpakan ng pagmamanupaktura kundi pati na rin sa integrasyon sa antas ng system . Kabilang sa mga pangunahing estratehiya ang:

• Wastong proteksyon ng circuit , tulad ng pansamantalang pagsugpo sa boltahe upang maiwasan ang pagkasira ng electrostatic.
• Naka-iskedyul na mga ikot ng pagkakalibrate , pinapanatili ang katumpakan ng pagsukat sa paglipas ng panahon.
• Matatag na disenyo ng supply ng kuryente , pinapaliit ang ripple at ingay.
• Kinokontrol na mga kondisyon ng pagpapatakbo , kabilang ang pag-iwas sa mabilis na pagtaas ng presyon o labis na kahalumigmigan.

Ang mga regular na inspeksyon ng output ng signal at mga parameter ng kapaligiran ay maaaring makilala ang mga maagang palatandaan ng pagkasira bago mangyari ang kumpletong pagkabigo. Sa mga kagamitang may mataas na halaga, ang predictive na pagpapanatili batay sa mga diagnostic ng sensor ay maaaring higit pang mabawasan ang downtime at mga gastos sa pagkumpuni.

Konklusyon

Bilang isang mahalagang bahagi sa modernong intelligent system, ang mcp sop/dip/sip pressure senso gumaganap ng isang mapagpasyang papel sa pagtukoy sa pangkalahatang katatagan at kaligtasan ng device. Ang mga karaniwang pagkabigo gaya ng drift, kawalang-tatag ng signal, at pagkasira ng packaging ay hindi likas na mga kapintasan ngunit mga kahihinatnan ng mga kumplikadong operating environment. Sa pamamagitan ng pagsasama-sama matatag na disenyo ng MEMS , kontrol sa kalidad ng buong proseso , at pag-customize na tukoy sa application , gusto ng mga tagagawa Wuxi Mems Tech Co., Ltd. epektibong mabawasan ang mga isyung ito.

Sa patuloy na pagsulong ng Microfabrication ng MEMS at Mga teknolohiya sa pagsasama ng IoT , makakamit ng mga pressure sensor ang mas mataas na antas ng stability, precision, at adaptability. Ang pag-unawa sa mga pangunahing sanhi ng pagkabigo ng sensor ay nagbibigay-daan sa mga inhinyero at taga-disenyo ng system na magpatupad ng mga hakbang sa pag-iwas—pagtitiyak na ang bawat pagsukat ay mananatiling maaasahan, tumpak, at pare-pareho sa buong buhay ng serbisyo ng sensor.
