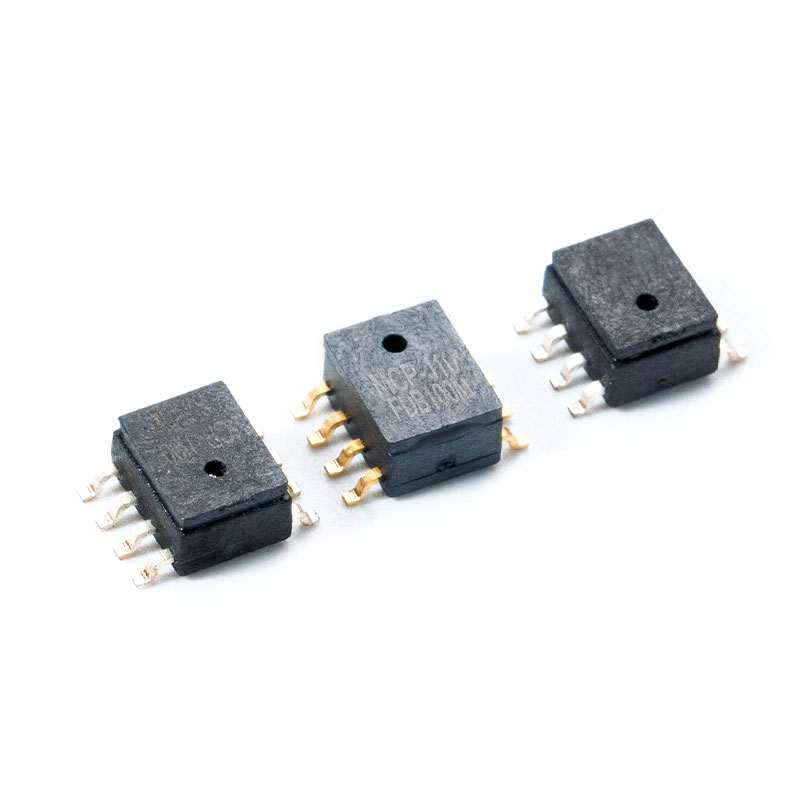

Ano ang isang Absolute Pressure Sensor?

An ganap na sensor ng presyon ay isang transducer na sumusukat ng pressure na may kaugnayan sa isang perpektong vacuum (0 Pa), sa halip na nauugnay sa atmospheric o anumang iba pang reference pressure. Ginagawa nitong panimula na naiiba sa mga gauge o differential sensor, at kakaibang angkop para sa mga application kung saan ang mga pagbabago sa atmospera ay magsisimula ng mga hindi katanggap-tanggap na error sa pagsukat. Mula sa aerospace altimetry hanggang sa pang-industriyang HVAC system, ganap na mga sensor ng presyon ay isang pundasyon ng precision measurement engineering.

Sinasaklaw ng gabay na ito ang lahat ng kailangang malaman ng mga engineer, procurement specialist, at system integrator—mula sa mga prinsipyo ng pagpapatakbo at data ng paghahambing hanggang sa pamantayan sa pagpili na partikular sa application at mga opsyon sa pagpapatupad ng mura.

1. Paano Gumagana ang isang Ganap na Sensor ng Presyon?

1.1 Pangunahing Prinsipyo sa Paggawa

An ganap na sensor ng presyon naglalaman ng selyadong reference chamber na inilikas sa halos perpektong vacuum (karaniwang <10⁻³ Pa). Ang isang sensing diaphragm—karaniwang gawa sa silicon, stainless steel, o ceramic—ay lumilihis bilang tugon sa pressure pressure na inilapat sa isang gilid. Ang mekanikal na pagpapalihis na ito ay na-convert sa isang de-koryenteng signal gamit ang isa sa ilang mga paraan ng transduction:

• Piezoresistive : Ang mga strain gauge sa diaphragm ay nagbabago ng resistensya nang proporsyonal sa pagpapalihis. Pinakakaraniwan sa mga sensor na nakabatay sa MEMS dahil sa mataas na sensitivity at mababang gastos.
• Capacitive : Ang pagpapalihis ay nagbabago sa kapasidad sa pagitan ng diaphragm at isang nakapirming elektrod. Nag-aalok ng mahusay na pangmatagalang katatagan at mababang temperatura drift.
• Piezoelectric : Bumubuo ng singil sa ilalim ng dynamic na presyon. Pinakamahusay na angkop para sa mabilis na lumilipas na mga sukat, hindi static na presyon.
• Matunog : Binabago ng pressure ang resonant frequency ng isang vibrating element. Mataas na katumpakan ngunit mas mataas na gastos.

Pagkatapos ay kinokondisyon ang output sa pamamagitan ng mga onboard na ASIC circuit na nagbibigay ng kompensasyon sa temperatura, zero offset correction, at signal amplification—na gumagawa ng naka-calibrate na analog (0–5 V, 4–20 mA) o digital (I²C, SPI) na output.

1.2 Ganap vs Gauge vs Differential — Mga Pangunahing Pagkakaiba

Ang pag-unawa sa pagkakaiba sa pagitan ng mga uri ng sensor ay kritikal para sa tamang disenyo ng system. Habang ang mga gauge sensor ay nagsusukat ng presyon na may kaugnayan sa ambient na kapaligiran at ang mga differential sensor ay naghahambing ng dalawang presyon ng proseso, isang ganap na sensor ng presyon vs gauge pressure sensor Ang paghahambing ay nagpapakita ng pangunahing pagkakaiba ng reference point na nakakaapekto sa katumpakan ng pagsukat sa variable-altitude o variable-climate na kapaligiran.

1.3 Bakit Mahalaga ang Vacuum Reference

Ang selyadong vacuum reference chamber ang ginagawang posible ang ganap na pagsukat. Hindi tulad ng mga gauge sensor, na gumagamit ng vent port na nakabukas sa atmosphere, isang ganap na sensor ng presyon ay immune sa barometric drift, altitude variation, at seasonal atmospheric na pagbabago. Ito ay hindi mapag-usapan sa mga application tulad ng aviation altimetry, kung saan ang isang 1 hPa pressure error sa altitude ay maaaring isalin sa isang ~8.5 m altitude error—isang kritikal na margin ng kaligtasan sa kinokontrol na airspace.

Sa mga medical ventilator at infusion pump, tinitiyak ng absolute pressure measurement na ang paghahatid ng gamot at respiratory support ay hindi maaapektuhan ng pagtaas ng ospital o mga pagbabago sa ambient pressure sa panahon ng transportasyon.

2. Absolute Pressure Sensor vs Gauge Pressure Sensor — Malalim na Paghahambing

2.1 Paghahambing ng Pagtutukoy ng Magkatabi

Kapag sinusuri ang isang ganap na sensor ng presyon vs gauge pressure sensor , dapat isaalang-alang ng mga inhinyero hindi lamang ang reference point kundi pati na rin kung paano gumaganap ang bawat uri sa mga pangunahing parameter ng metrology. Ang talahanayan sa ibaba ay nagbubuod ng mga tipikal na detalye ng datasheet para sa maihahambing na mga device na nakabatay sa MEMS sa hanay ng 0–10 bar:

2.2 Kailan Pumili ng Absolute Over Gauge

Pumili ng isang ganap na sensor ng presyon kailan:

• Gumagana ang application sa iba't ibang altitude o lokasyon na may iba't ibang barometric pressure (hal., mobile equipment, aircraft, drone).
• Ang pagsubaybay sa pagsukat sa isang ganap na pamantayan (SI unit: Pascal) ay kinakailangan para sa pagsunod sa regulasyon—karaniwan sa medikal at aerospace na sertipikasyon.
• Kailangan ang vacuum monitoring o sub-atmospheric process control (hal., semiconductor manufacturing, freeze-drying).
• Ang pangmatagalang pag-log ng data ay nangangailangan ng isang matatag, walang drift na baseline na hindi apektado ng pang-araw-araw na pagbabago ng panahon.

Ang mga gauge sensor ay nananatiling mas pinili sa mga closed-loop na hydraulic at pneumatic system kung saan ang relatibong presyon sa atmospera ay ang nauugnay na dami ng engineering (hal., tire inflation, boiler pressure).

2.3 Mga Karaniwang Maling Palagay

• Maling kuru-kuro: "Ang mga ganap na sensor ay nagbabasa ng 0 sa paligid." — Hindi nila ginagawa. Sa antas ng dagat, ang isang ganap na sensor ay nagbabasa ng ~101.325 kPa. Tanging isang gauge sensor ang nagbabasa ng 0 sa paligid.
• Maling kuru-kuro: "Ang mga ganap na sensor ay palaging mas tumpak." — Ang katumpakan ay nakasalalay sa disenyo at pagkakalibrate, hindi sa uri ng sanggunian. Maaaring makamit ng mga gauge sensor ang pantay o mas mahusay na katumpakan para sa mga relatibong sukat.
• Maling kuru-kuro: "Maaari mong i-convert ang gauge sensor sa absolute sa pamamagitan ng pagdaragdag ng atmospheric pressure." — Gumagana lang ito kung kilala at stable ang atmospheric pressure, na nakakatalo sa layunin sa mga mobile o high-altitude na application.

3. Mga Pangunahing Aplikasyon ayon sa Sadustriya

3.1 Absolute Pressure Sensor para sa Altimeter Applications

Ang ganap na sensor ng presyon for altimeter applications ay isa sa mga pinaka teknikal na hinihingi na mga kaso ng paggamit. Umaasa ang mga altimeter ng sasakyang panghimpapawid sa modelo ng International Standard Atmosphere (ISA), na tumutukoy sa isang predictable na relasyon sa pressure-altitude: humigit-kumulang na bumababa ang presyon ng 1.2 hPa bawat 10 m na pagtaas sa altitude sa antas ng dagat.

Para sa mga sertipikadong avionics, dapat matugunan ng mga sensor ang mga pamantayan sa kapaligiran ng DO-160G at mga antas ng kasiguruhan ng software ng RTCA/DO-178C. Kabilang sa mga pangunahing pagtutukoy ang:

• Saklaw ng presyon: 10–110 kPa (na sumasaklaw sa mga altitude mula -500 m hanggang ~30,000 m)
• Resolution: <1 Pa (katumbas ng ~8 cm altitude resolution)
• Kabayaran sa temperatura: -55°C hanggang 85°C
• Shock at vibration resistance bawat MIL-STD-810

Gumagamit ang mga consumer-grade drone at UAV ng mas murang MEMS barometric sensors (hal., 24-bit na resolution, I²C interface) na nakakamit pa rin ng <±1 m altitude accuracy sa mga kalmadong kondisyon, sapat para sa automated flight control at return-to-home functions.

3.2 Absolute Pressure Sensor para sa HVAC Systems

In ganap na sensor ng presyon for HVAC systems , ang pangunahing tungkulin ay pagsubaybay sa presyon ng nagpapalamig sa mga circuit ng compressor, supply at return plenum ng air handling unit (AHU), at mga sistema ng automation ng gusali (BAS). Hindi tulad ng pagsubaybay sa differential pressure ng filter (na gumagamit ng mga differential sensor), ang pamamahala ng refrigerant circuit ay nangangailangan ng ganap na presyon upang tumpak na kalkulahin ang superheat at subcooling ng nagpapalamig gamit ang mga diagram ng pressure-enthalpy (P-H).

3.3 Mga Medikal Device

Medikal na grado ganap na mga sensor ng presyon ay naka-embed sa mga ventilator, anesthesia machine, infusion pump, blood pressure monitor, at kagamitan sa dialysis. Ang mga kinakailangan sa regulasyon (IEC 60601-1, ISO 80601) ay nag-uutos ng biocompatibility para sa fluid-contact na materyales, electromagnetic compatibility (EMC), at mahigpit na pagkaka-traceability.

Mga pangunahing katangian ng medikal na sensor:

• Katumpakan: ±0.1% FS o mas mahusay, na may NIST-traceable na pagkakalibrate
• Pangmatagalang drift: <±0.05% FS/taon
• Pagkakatugma ng media: saline, oxygen, anesthetic gas mixtures
• Output: Digital (I²C/SPI) na may onboard na kabayaran sa temperatura na mas gusto para sa mga modernong naka-embed na arkitektura

3.4 Automotive System

Automotive application ng ganap na mga sensor ng presyon isama ang manifold absolute pressure (MAP) sensors, tire pressure monitoring system (TPMS, bagaman ang mga ito ay karaniwang gauge), turbocharger boost pressure, at fuel tank vapor pressure. Ang mga MAP sensor ay kritikal para sa engine control unit (ECU) fuel injection at pagkalkula ng timing ng ignition. Dapat silang makaligtas sa AEC-Q100 Grade 1 na kwalipikasyon (−40°C hanggang 125°C), mataas na vibration, at pagkakalantad sa mga singaw ng gasolina.

• Saklaw ng pagpapatakbo: 10–400 kPa absolute (sinasaklaw ang idle vacuum sa pamamagitan ng maximum boost)
• Output: Ratiometric analog (0.5–4.5 V) o SENT digital protocol
• Oras ng pagtugon: <1 ms para sa mga dynamic na event ng engine

3.5 Low-Cost Absolute Pressure Sensor para sa Arduino Projects

Ang rise of open-source hardware has created strong demand for a mababang gastos ganap na sensor ng presyon Arduino -katugmang solusyon. Ang mga sensor na ito—karaniwang MEMS barometric device na may I²C o SPI na output—ay nagpapagana sa mga istasyon ng lagay ng panahon, altitude logger, indoor navigation, at drone project sa minimal na gastos.

Ang mga sikat na MEMS absolute barometric sensor na ginagamit sa Arduino ecosystem ay nag-aalok ng:

• Saklaw ng presyon: 300–1100 hPa (sinasaklaw ang mga altitude mula -500 m hanggang ~9,000 m)
• Interface: I²C (400 kHz fast mode) o SPI
• Resolution: 24-bit ADC, <0.18 Pa resolution sa ultra-high-resolution na mode
• Supply boltahe: 1.8–5 V (3.3 V logic compatible)
• Package: LGA-8, QFN, o breakout module para sa prototyping
• Kasalukuyang pagkonsumo: <1 µA sa sleep mode (kritikal para sa mga IoT node na pinapagana ng baterya)

4. Paano Pumili ng Tamang Absolute Pressure Sensor

4.1 Mga Pangunahing Detalye upang Suriin

Pagpili ng tama ganap na sensor ng presyon nangangailangan ng sistematikong pagsusuri sa ilang mga dimensyon ng detalye. Dapat iwasan ng mga inhinyero ang labis na pagtukoy (na nagtutulak ng gastos) at hindi pagtukoy (na nagiging sanhi ng mga pagkabigo sa field).

4.2 Pamantayan sa Pagpili para sa Arduino at Mga Naka-embed na System

Para sa isang mababang gastos ganap na sensor ng presyon Arduino o naka-embed na microcontroller application, ang priyoridad ay nagbabago patungo sa pagiging tugma ng interface, paggamit ng kuryente, at form factor. Isaalang-alang:

• Mga antas ng boltahe ng interface : Tiyaking tumutugma ang mga antas ng logic ng I²C/SPI sa iyong MCU (3.3 V o 5 V). Maraming mga sensor ng MEMS ay 3.3 V native; gumamit ng mga level shifter kung kumokonekta sa 5 V Arduino Uno.
• Suporta sa library : Ang nakumpirmang pagkakaroon ng library ng Arduino ay lubhang binabawasan ang oras ng pag-develop.
• On-chip na sensor ng temperatura : Karamihan sa mga MEMS barometric sensor ay may kasamang integrated temperature sensor para sa compensation at dual-function na pagsubaybay.
• Sampling rate : Para sa mga istasyon ng panahon, 1 Hz ay ​​sapat. Para sa altitude hold sa mga UAV, 25–100 Hz ang kailangan.
• Sleep at standby mode : Mahalaga para sa mga application na pinapagana ng baterya na nagta-target ng mga taon ng operasyon sa mga coin cell o maliliit na LiPo pack.

4.3 Presyo kumpara sa Performance Tradeoffs

Ang cost of an ganap na sensor ng presyon kaliskis na may katumpakan, certifications, pagiging tugma ng media, at packaging. Ang pag-unawa sa mga tradeoff na ito ay nakakatulong sa mga procurement team at system architect na balansehin ang badyet sa mga kinakailangan sa engineering.

5. Tungkol sa MemsTech — Ang iyong Pinagkakatiwalaang MEMS Pressure Sensor Partner

5.1 Itinatag sa Wuxi, Itinayo para sa Innovation

Itinatag noong 2011 at matatagpuan sa Wuxi National Hi-tech District—ang hub ng China para sa IoT innovation—Ang MemsTech ay isang enterprise na dalubhasa sa R&D, produksyon, at pagbebenta ng MEMS pressure sensors. Itinatag ng Wuxi National Hi-tech District ang sarili nito bilang isa sa mga nangungunang ecosystem ng Asia para sa semiconductor at MEMS manufacturing, na nagbibigay sa MemsTech ng access sa mga advanced na mapagkukunan ng fabrication, research partnership, at supply chain infrastructure na kritikal para sa mataas na volume, mataas na kalidad na produksyon ng sensor.

5.2 Mga Produkto at Industriyang Pinaglilingkuran

ng MemsTech ganap na sensor ng presyon Sinasaklaw ng linya ng produkto ang malawak na hanay ng mga hanay ng presyon, mga uri ng output, at mga opsyon sa packaging na idinisenyo upang pagsilbihan ang mga customer ng B2B sa:

• Medical : Mga sensor na inengineered para sa respiratory equipment, infusion system, at diagnostic instruments—sumusunod sa mga kinakailangan sa pamamahala ng kalidad ng ISO 13485.
• Automotive : Mga sensor ng presyon ng MEMS na nakakatugon sa kwalipikasyon ng AEC-Q100 Grade 1 para sa manifold pressure, singaw ng gasolina, at pagsubaybay sa brake system.
• Consumer Electronics : Mga compact, low-power na MEMS sensor para sa mga smartphone, smart home device, wearable, at IoT node.

5.3 Bakit Pinipili ng Mga Procurement Team at Wholesale Partner ang MemsTech

• Propesyonal na kakayahan sa R&D : Ang in-house na MEMS na disenyo at proseso ng engineering ay nagbibigay-daan sa mga customized na solusyon para sa mga customer ng OEM at ODM.
• Pamamahala ng pang-agham na produksyon : Ang mga linya ng pagmamanupaktura na kinokontrol ng ISO na may statistical process control (SPC) ay tinitiyak ang pare-parehong ani at kalidad sa sukat.
• Mahigpit na packaging at pagsubok : Ang bawat sensor ay sumasailalim sa ganap na pagkakalibrate at functional na pagsubok bago ipadala, na may opsyonal na 100% HTOL (High-Temperature Operating Life) na screening na available.
• Competitive na pagpepresyo : Ang vertical integration at volume production efficiencies ay nagbibigay-daan sa MemsTech na maghatid ng mataas na pagganap, cost-effective na mga solusyon sa sensing na nagpapababa sa kabuuang halaga ng BOM ng system nang hindi nakompromiso ang pagiging maaasahan.

6. Mga Madalas Itanong (FAQ)

Q1: Ano ang pangunahing pagkakaiba sa pagitan ng absolute pressure sensor at gauge pressure sensor?

An ganap na sensor ng presyon sumusukat ng presyon na may kaugnayan sa isang perpektong vacuum (0 Pa). Sinusukat ng gauge pressure sensor ang pressure na nauugnay sa lokal na atmospheric pressure, na nag-iiba ayon sa altitude at lagay ng panahon. Bilang isang resulta, isang ganap na sensor ng presyon vs gauge pressure sensor Ipinakikita ng paghahambing na ang mga absolute sensor ay nagbibigay ng isang matatag, hindi nakasalalay sa lokasyon na pagsukat, habang ang mga gauge sensor ay mas angkop kapag ang engineering quantity ng interes ay pressure sa itaas o mas mababa sa ambient—gaya ng tire inflation o tank pressure na may kaugnayan sa atmosphere.

Q2: Paano gumagana ang isang absolute pressure sensor sa isang altimeter application?

Sa isang ganap na sensor ng presyon for altimeter applications , sinusukat ng sensor ang aktwal na barometric pressure ng atmospera sa sasakyang panghimpapawid o sa kasalukuyang altitude ng UAV. Gamit ang modelong International Standard Atmosphere (ISA)—kung saan bumababa ang presyon ng humigit-kumulang 1.2 hPa sa bawat 10 m na pagtaas ng altitude sa mababang altitude—nako-convert ng system ang mga pressure reading sa mga value ng altitude. Tinitiyak ng sealed vacuum reference sa loob ng sensor na ang pagsukat na ito ay hindi maaapektuhan ng cabin pressure o lokal na lagay ng panahon, na nagbibigay ng stable at repeatable altitude signal para sa mga flight control system.

Q3: Maaari bang gamitin ang isang murang absolute pressure sensor sa Arduino para sa DIY altitude measurement?

Oo. A mababang gastos ganap na sensor ng presyon Arduino -compatible na MEMS device—karaniwang isang 24-bit I²C barometric sensor—ay maaaring makamit ang resolution ng altitude na mas mahusay kaysa sa 0.5 m sa still air. Ang Arduino ay nagbabasa ng raw pressure data sa pamamagitan ng I²C, inilalapat ang hypsometric formula (o isang pinasimpleng ISA approximation), at naglalabas ng altitude sa metro. Para sa pinakamahusay na mga resulta, magsagawa ng lokal na ground-level pressure calibration bago ang bawat session, dahil ang absolute pressure sa sea level ay nag-iiba araw-araw ng ±2–3 hPa dahil sa lagay ng panahon, na isinasalin sa ±17–25 m ng altitude error nang walang pagwawasto.

Q4: Anong mga detalye ang pinaka-kritikal kapag pumipili ng absolute pressure sensor para sa mga HVAC system?

For ganap na sensor ng presyon for HVAC systems mga application, ang pinaka-kritikal na mga pagtutukoy ay: (1) saklaw ng presyon —dapat sakupin ang buong presyon ng pagpapatakbo ng nagpapalamig kabilang ang mga lumilipas; (2) media compatibility —ang mga basang materyales ay dapat na tugma sa mga nagpapalamig gaya ng R-410A, R-32, o R-134a; (3) kabuuang error band (TEB) sa buong saklaw ng temperatura ng pagpapatakbo; (4) interface ng output —4–20 mA kasalukuyang loop ay ginustong para sa mahabang cable run sa mga sistema ng gusali; at (5) proteksyon sa pagpasok —IP67 minimum para sa mga kapaligiran sa silid ng kagamitan na nakalantad sa kahalumigmigan at mga ahente ng paglilinis.

Q5: Paano napapanatili ng isang absolute pressure sensor ang katumpakan sa buong buhay nito?

Pangmatagalang katatagan sa isang ganap na sensor ng presyon depende sa integridad ng selyadong vacuum reference chamber, ang creep resistance ng diaphragm material, at ang kalidad ng ASIC compensation algorithm. Nakakamit ng mga de-kalidad na sensor ng MEMS ang pangmatagalang katatagan na ±0.1% FS bawat taon o mas mahusay. Upang mapanatili ang sertipikadong katumpakan, ang mga sensor ay dapat na pana-panahong i-recalibrate—karaniwang bawat 1–3 taon depende sa mga kinakailangan sa regulasyon ng application. Sa mga kritikal na aplikasyon (medikal, aerospace), ang mga manufacturer ay dapat magbigay ng NIST-traceable calibration certificate at na-publish na drift characterization data.

Mga sanggunian

• Fraden, J. (2016). Handbook ng Mga Makabagong Sensor: Physics, Disenyo, at Aplikasyon (ika-5 ed.). Springer. https://doi.org/10.1007/978-3-319-19303-8
• International Electrotechnical Commission. (2005). IEC 60770-1: Mga transmiter para sa paggamit sa mga sistema ng kontrol sa prosesong pang-industriya - Bahagi 1: Mga pamamaraan para sa pagsusuri ng pagganap . IEC.
• MEMS & Sensors Industry Group (MSIG). (2023). Ulat sa Market ng MEMS at Sensors . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: Mga Kondisyon sa Kapaligiran at Mga Pamamaraan sa Pagsubok para sa Airborne Equipment . RTCA, Inc.
• Mga Pambansang Instrumento. (2022). Pressure Sensor Fundamentals: Mga Uri ng Sensor at Gabay sa Pagpili . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002: BMP390 Pressure Sensor Datasheet . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• International Organization for Standardization. (2016). ISO 13485:2016 – Mga medikal na device – Mga sistema ng pamamahala ng kalidad . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Failure Mechanism Based Stress Test Qualification para sa Integrated Circuits . Automotive Electronics Council.
